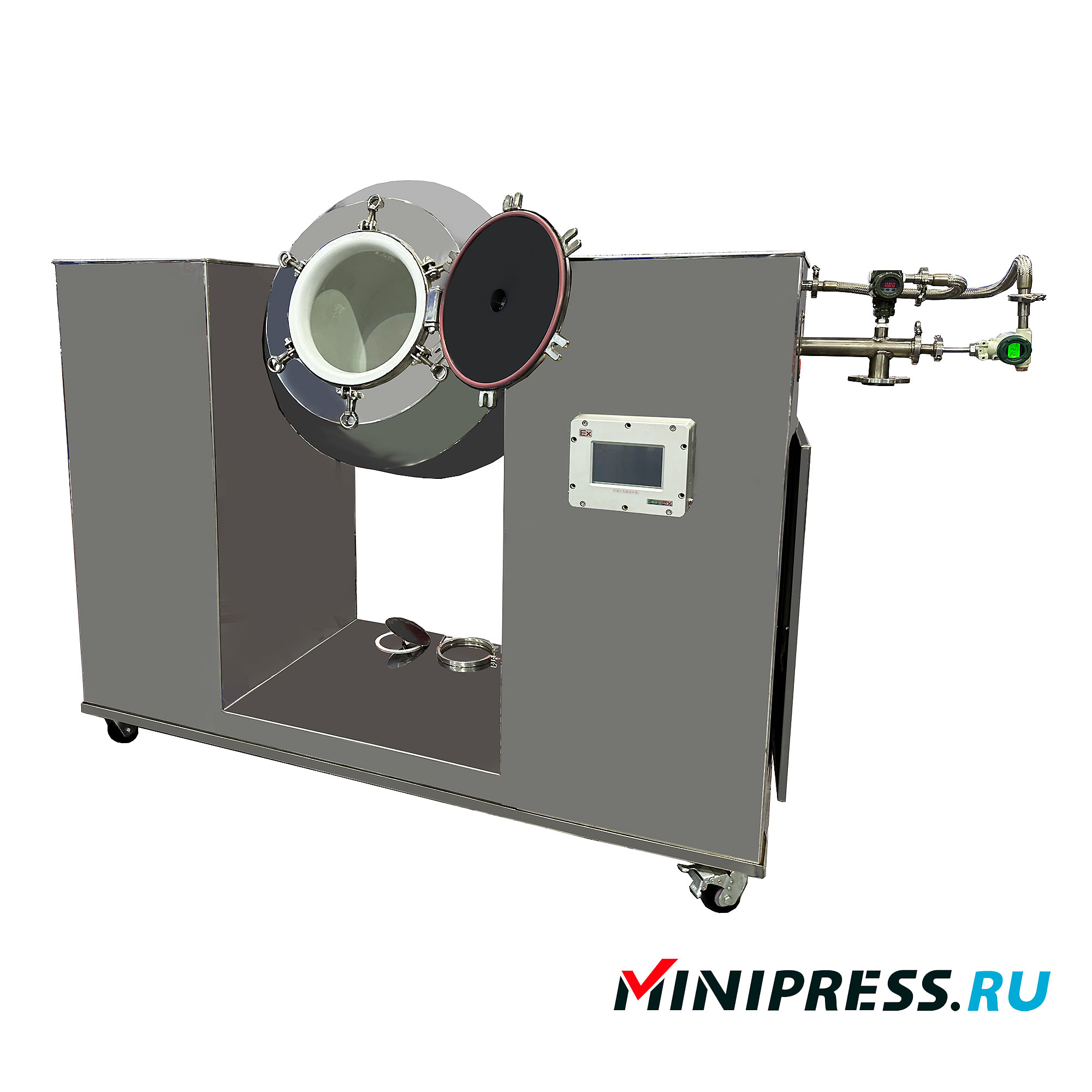

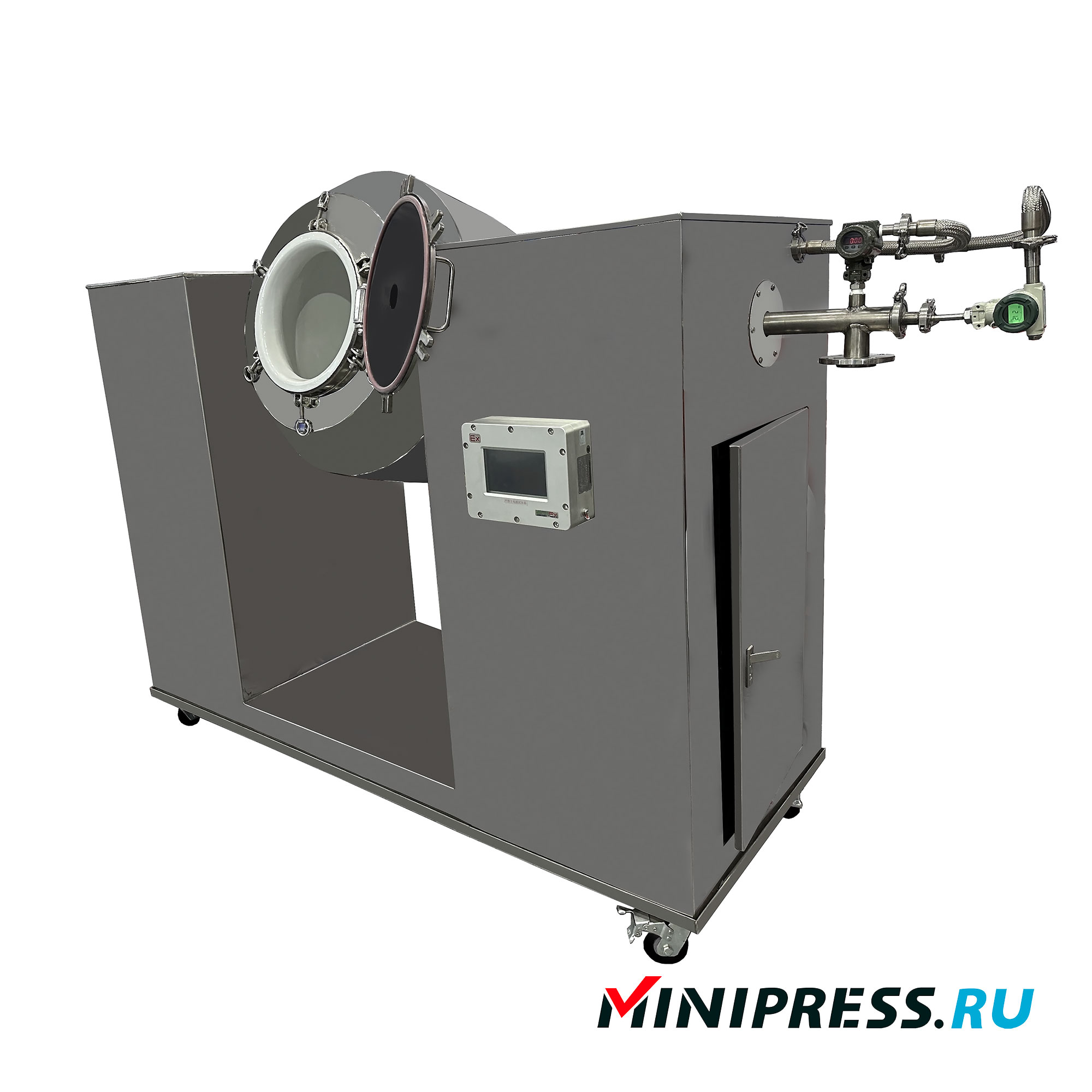

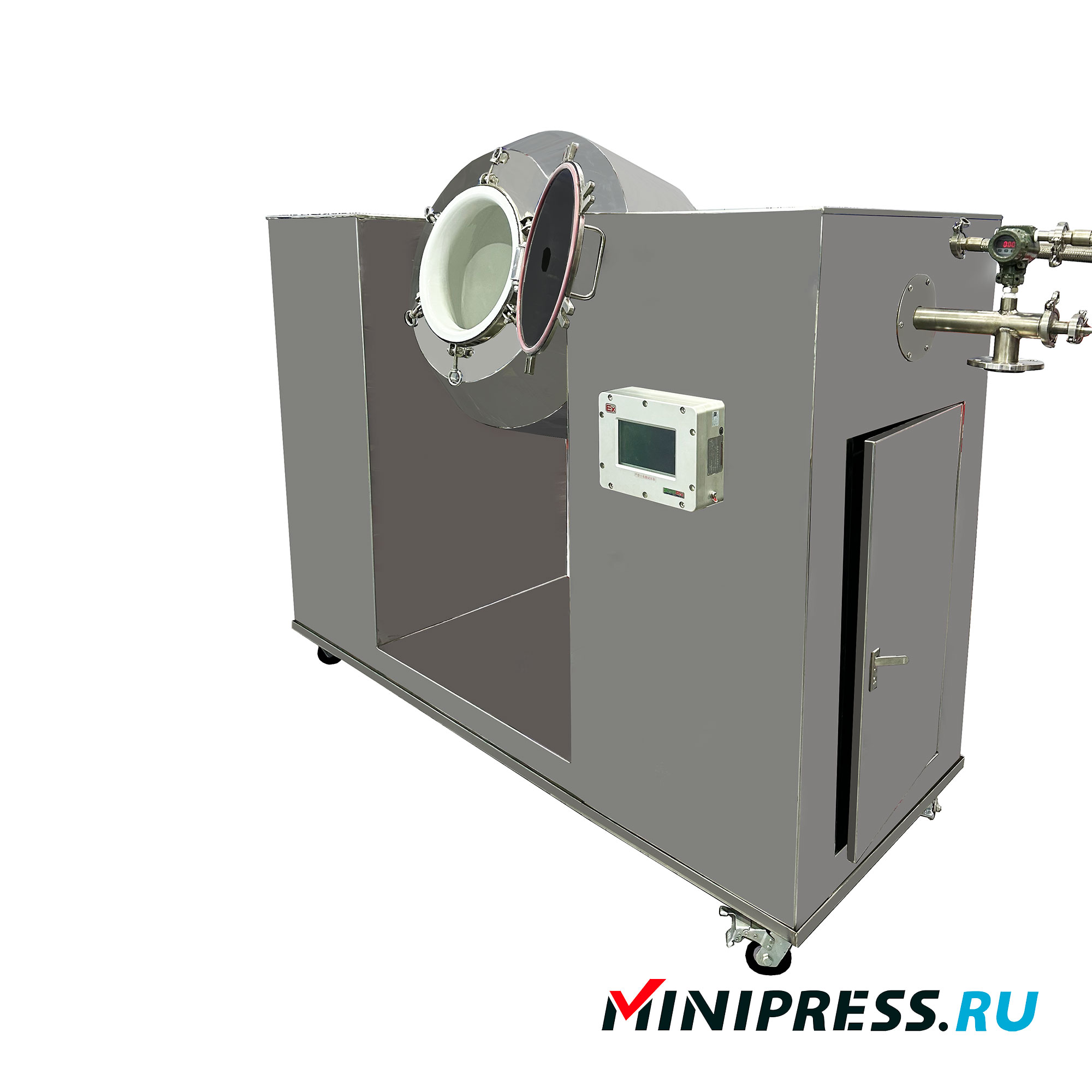

Konischer Vakuummischer mit Produkttrocknung „ZG-10“
Fassungsvermögen: 100 Liter
Belastungsfaktor: ≤50%
Bemessungsdruck im Behälter: -0,1 ~ 0,1 Mpa
Betriebsdruck: -0,095 MPa
Geschätzte Temperatur: 0-180℃
Betriebstemperatur: ≤170℃
Art der Wärmequelle: heißes Wasser, Dampf
Geschätzter Gehäusedruck: 0,6 Mpa
Betriebsdruck: ≤0,5 MPa
Geschätzte Temperatur: 0~180℃
Betriebstemperatur: ≤170℃, entsprechend dem Designvolumen
Frequenzumrichter, Drehzahl: 0 bis 6 U/min
SS304 Edelstahlrahmen und Kegel

Dicke der Kegeltrommel, des Gehäuses und des Außenmaterials：
Schiebedach (Einfüllöffnung), Flansch DN400, DN200,
MOC (Baumaterialien) – Q245R, mit Glas ausgekleidet.
Material des inneren Gehäuses Q245R, gerader Zylinder δ=12
Körpermaterial isQ235B, gerader Zylinder δ=10 mm,

ss304δ konische Isolierrüstung=
1,5-2 mm dicke polierte Platte;
Motorleistung: 2.2kW
Abmessungen: 2000x2000x1500 mm
Gewicht des Kegelmischers: 700 kg

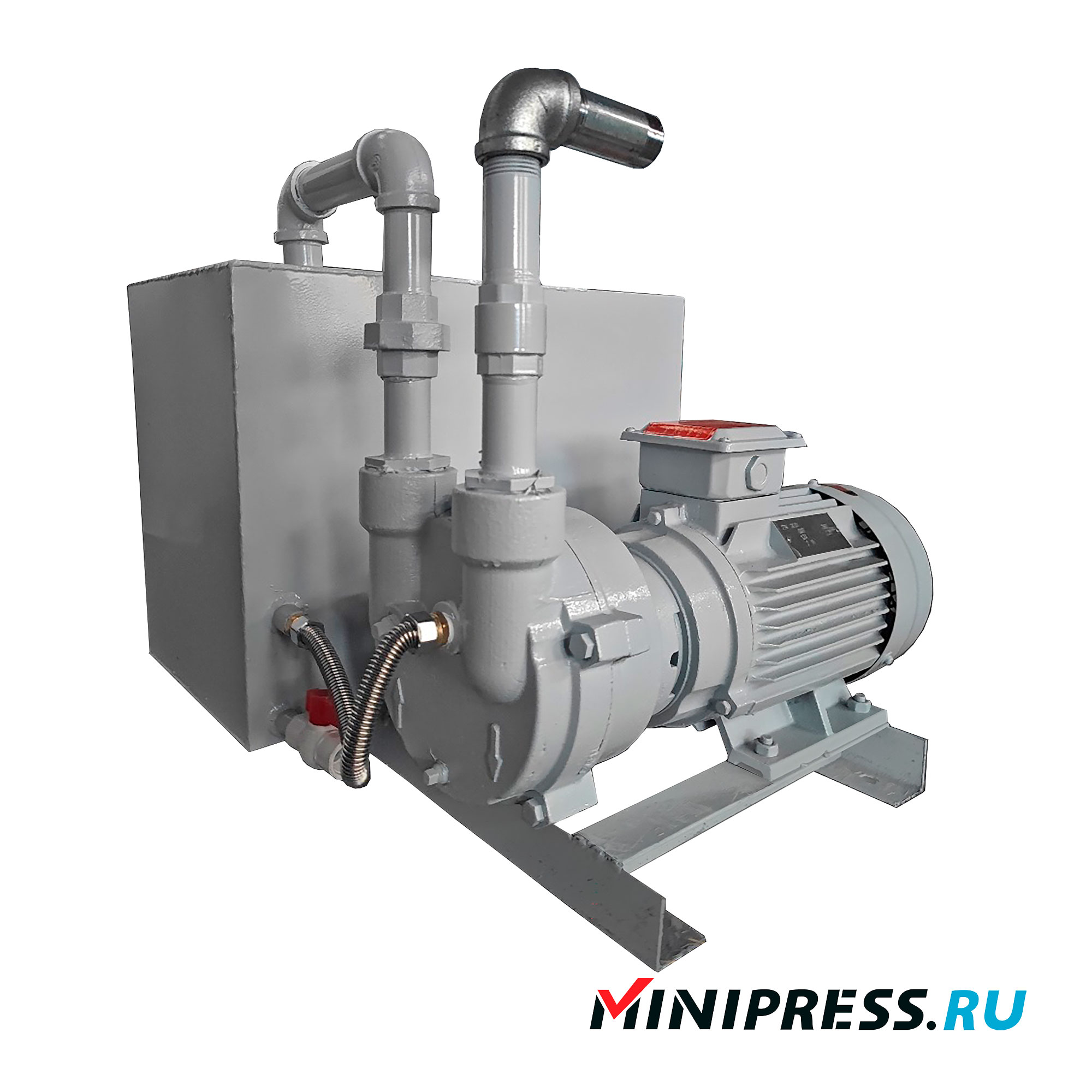

Gewicht der Vakuumpumpe und der Tanks: 330 kg
Gesamtverpackungsgewicht: 1000 kg

Die Konstruktion der inneren Trommel hat keinen toten Winkel, ist leicht zu reinigen, der Wendepunkt ist der Übergang zur Bogenrotation, der minimale Übergangsradius R≥ 36 mm, die innere Oberfläche des Emails ist fein geschliffen, was die Eigenfehler der Platte reduziert und die Qualität des Emails verbessert. Die Oberfläche der Glasverkleidung ist glatt, frei von Blasen, Punktlöchern und anderen Defekten. Die Dicke der mit Glas ausgekleideten magnetischen Schicht beträgt 0,8 ~ 2 mm, geben Sie einen Prüfbericht für die Dicke der mit Glas ausgekleideten Schicht an. Die Qualität des Emails entspricht den Anforderungen von HG/ T3684-2011. Die Glasverkleidung liefert einen Prüfbericht über die physikalischen und chemischen Eigenschaften. Jiangyin Quipu GP-7 Porzellanglasur, die durch Kaltspritzverfahren aufgetragen wird, macht die Porzellanschicht haltbar und schön. Reduziert das Risiko von Spannungsrissen. Aufbau und Konfiguration der Einlass- und Auslassabdeckung des Konus Der emaillierte Einlassflansch DN450 und die äußere Rüstung sind nach der GMP-Kennzeichnung verschweißt und spaltfrei poliert, leicht rückstandsfrei zu reinigen. TA2-Deckelmaterial, Öffnungsmodus – schnelle Scharniermontage. Auslassrohr DN250 mit Teflondrehventil, Getriebe mit Schwenkventil ist nicht vollständig funktionsfähig. Dichtungen am Vakuumende des Trockners. Vakuumröhre und Staubsammelmaterial TA2; Kaliber des Vakuumröhrchens DN40. Die Form des Staubsammlers und der Vakuumröhre: drehen sich hinter dem Zylinder zusammen, relativ statisch, reibungslos, beseitigen sekundäre Verschmutzung, Größe des Vakuumstaubsammlers: φ100 *300 * 1. Die Abdeckung des Vakuumauswurfs ist horizontal angeordnet und die Abdeckung des Auswurfs ist als eine Hälfte des abnehmbaren Flansches ausgebildet (Details siehe Zeichnung). Die dynamischen und statischen Dichtflächen befinden sich am Ende der Vakuumkammer, und dafür ist eine spezielle Schwenkverbindung unseres Unternehmens ausgewählt. Die Dichtfläche besteht aus Siliziumkarbid und Graphit. Dichtungen an der Seite der Wärmequelle des Trockners. Die Verwendung einer speziellen Schwenkverbindung mit der Wärmequelle, einem flachdichteten Lagertyp, kann axis ss304 die Lebensdauer der Schwenkverbindung erheblich verlängern. Alle Komponenten der Schwenkverbindung sind in den Träger gewickelt (die Verbindungsstelle im gemeinsamen Bereich befindet sich außerhalb des Trägers), und der Ein- und Ausgang der Wärmequelle befindet sich in einem Abstand von DN20 auf der Stützseite. Trocknerstütze – Die Stahlschiene 10# der Bodenplatte muss mit einer Öffnung (konkav) versehen sein, um das Entladen zu erleichtern. Der Hauptkörper der Stütze ist gemäß der starren Konstruktion des Geräts aus einem 10# -Stahlschacht verschweißt. Die Halterung ist mit einer 1,5 mm ss304 Edelstahlhülle überzogen, alle Schweißnähte sind vollständig verschweißt und poliert, gebürstet, Ra≤0,8 µm. Das Deckelgehäuse der Halterung ist abnehmbar, wird in einer schrägen Ebene befestigt und das Deckelgehäuse sitzt fest am Rahmen an. Trocknerantrieb – Die Ausrüstung ist in zwei Antriebe unterteilt, der erste Antrieb ist ein dreieckiger antistatischer Riemenantrieb, der zweite Antrieb ist ein Kettenantrieb mit Kettenrädern. Explosionsgeschützter Motor: Motorleistung 1,5 kW. Getriebe: WPA120 8.5 Zahnrad: 1 „zweireihiges Zahnrad/Kette 8.6 Die Antriebsspindel ist starr konstruiert, der Antriebswellenflansch ist φ220, der Antriebsspindelanschlag ist φ80, das Lager ist 22216 und der Lagersitz ist SD222. Elektrische Steuerung und Messgeräte. Installation des Steuersystems vor Ort Mit Vorlauf-, Rücklauf-, Stopp-, Geschwindigkeitsregelungsknopf. Ein Wechselrichter, der in einem Stromverteilungs-Raum installiert ist. Der Vakuumtisch 1 wird nur am Schiebedachdeckel montiert. Der Messbereich beträgt -0,1-0,1 Mpa. Ein Thermometer mit Digitalanzeige ist am Ende des Vakuumendes angebracht. Die Messlänge beträgt 1200 mm und der Messbereich beträgt 0-180 °C.
