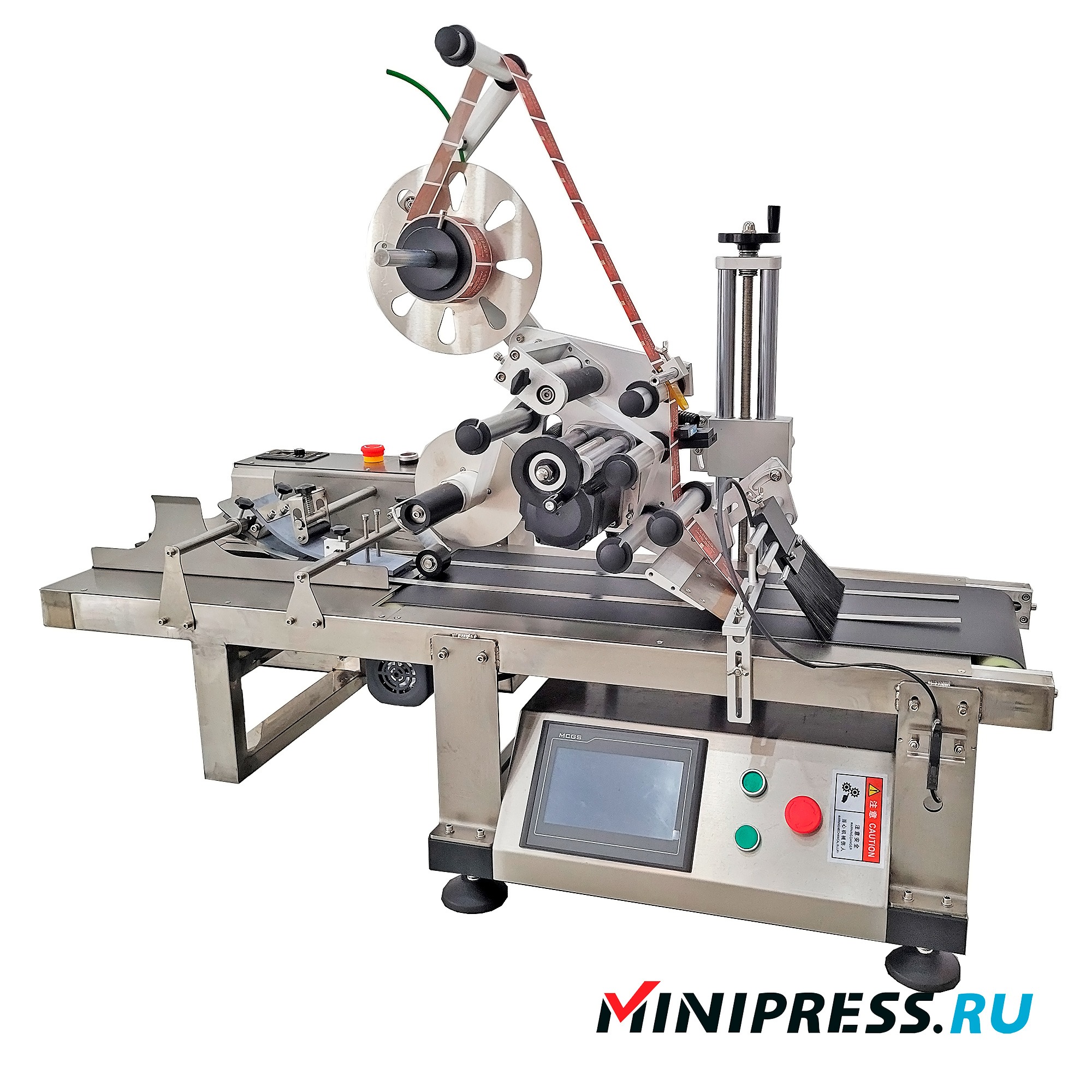

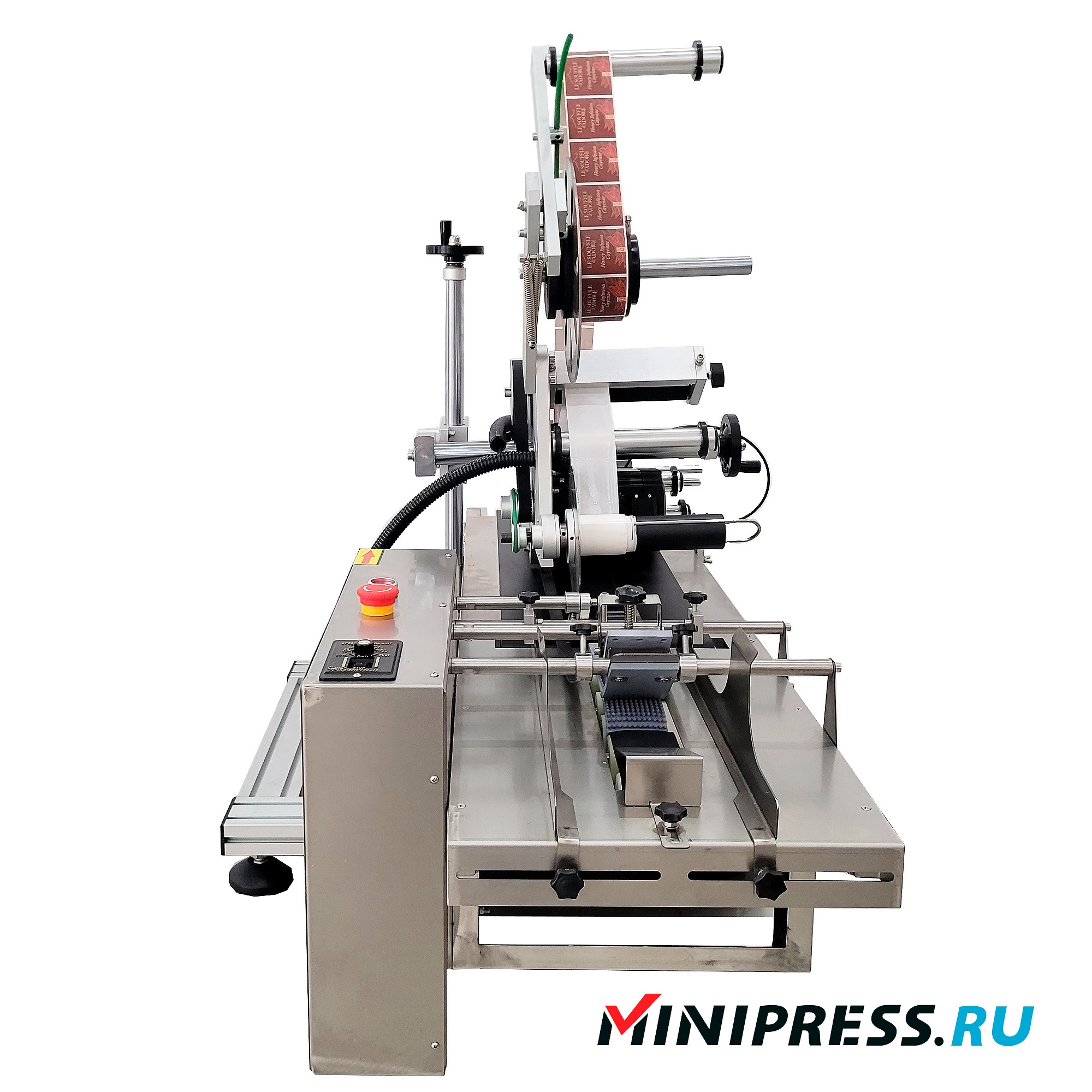

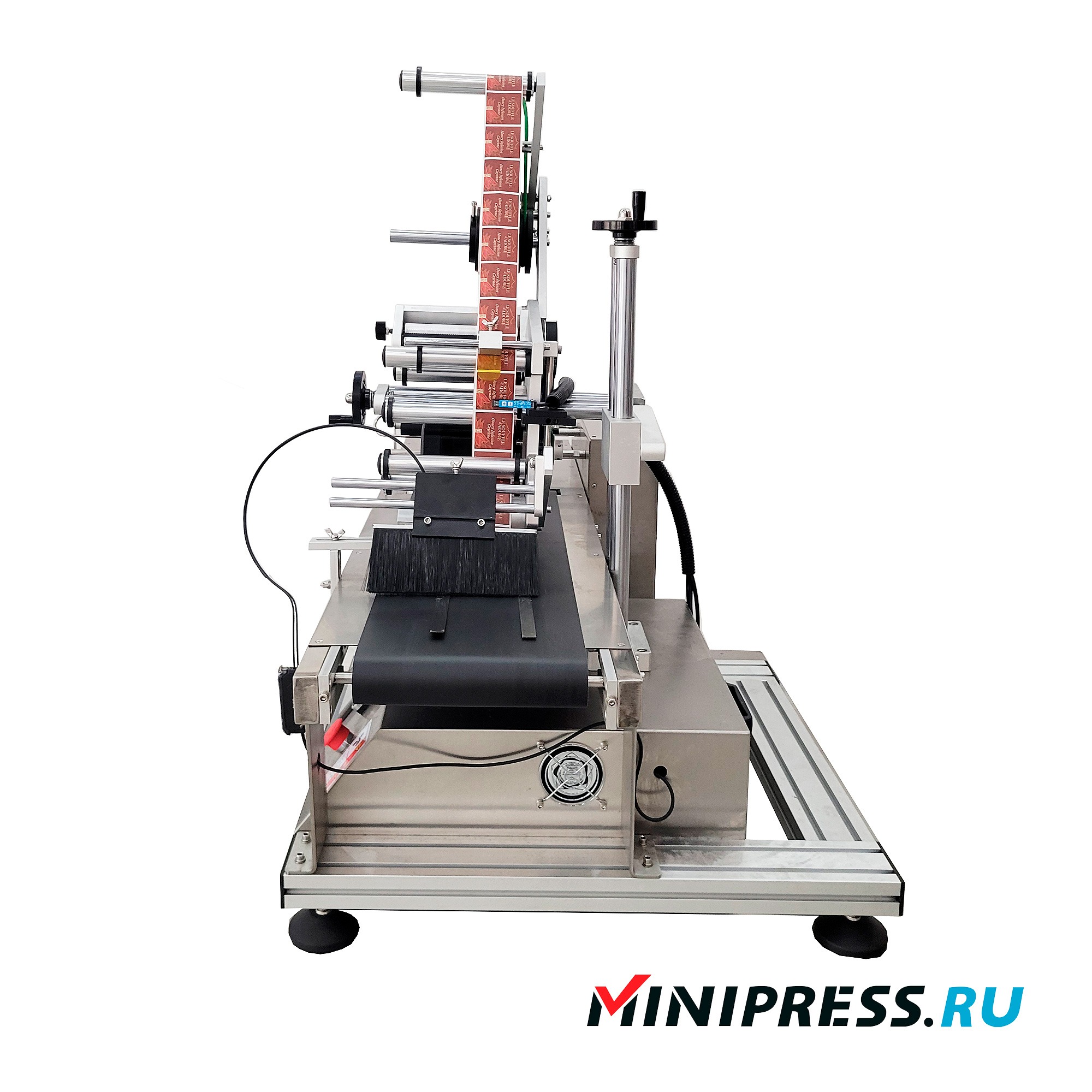

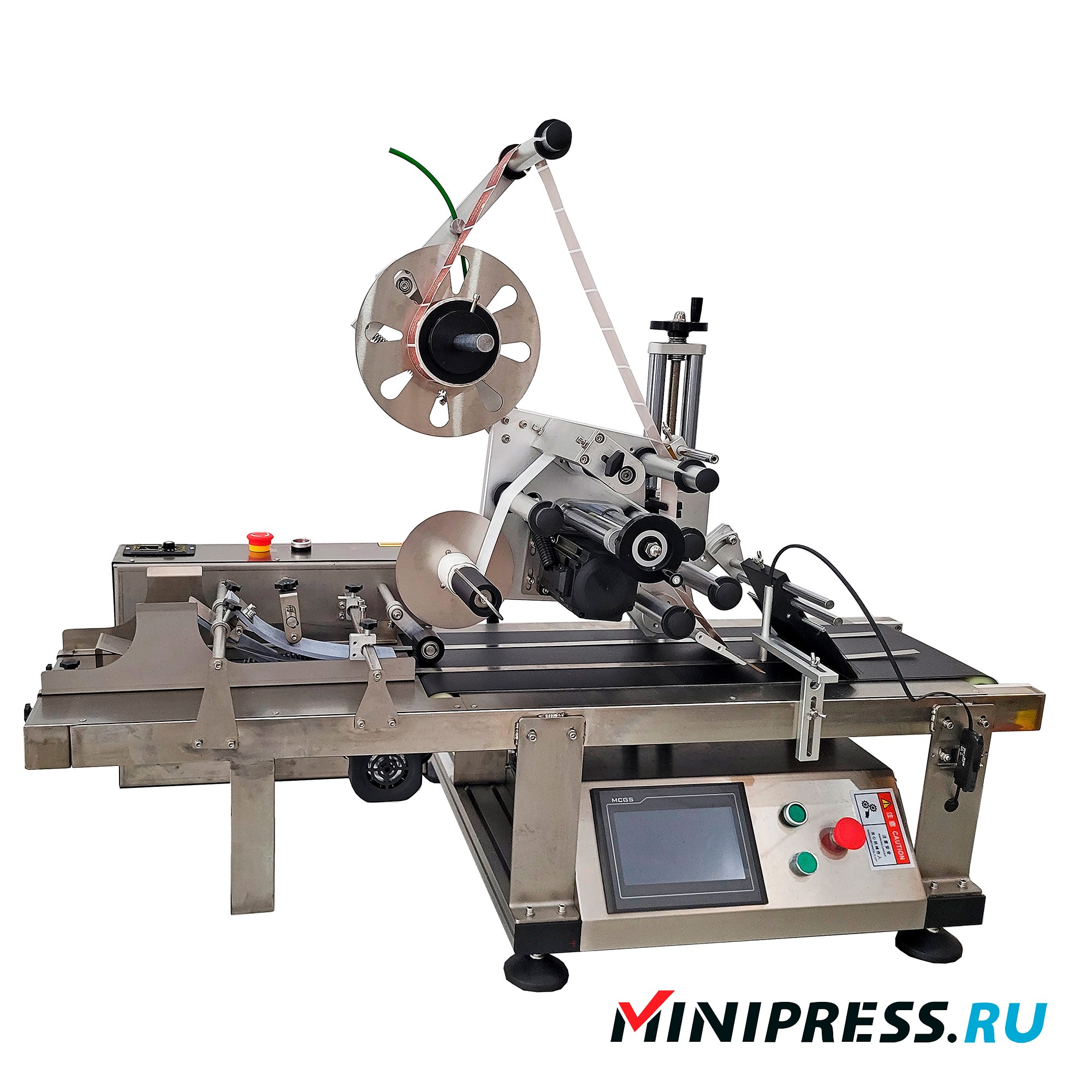

Tischetikettiermaschine mit Friktionszuführung „LY-20“
Ausrüstungsart: Automatische Bogenzuführungs- und Etikettiermaschine (Feeder-Etikettiermaschine)
Anwendungsbereich: Papier, Kartonbündel, Anleitungen / Flyer, Karten, Spinnenbeutel usw
. Fütterungsmethode (Trennung): Automatische Reibblattzuführung
Etikettierungsmethode: Anbringen eines selbstklebenden Etiketts
Etikettenposition: Oben / seitlich / Unten
Kennzeichnungsgenauigkeit: ± 1,0 mm
Kapazität: 20-100 Stück / min
Produktlänge: 30-300 mm
Produktbreite: 30-200 mm
Produktstärke: 0,2-10 mm
Etikettenbreite: 20-150 mm
Etikettenlänge: 20-350mm
Förderbandbreite: Ca. Durchmesser 200-300 mm
Etikettenrollendurchmesser: Max. ca. Ø300 Millimeter
Durchmesser der Walzenmanschette: Ø76 mm
Das Managementsystem: LCD (SPS) + Touchscreen
Erkennung (Sensor): Lichtschranke
Antrieb: Schrittmotor
Förderband: PU / PVC (Polyurethan / Polyvinylchlorid)
Baumaterial: Edelstahl SUS304
Stromversorgung: 1F, 220 V, 50 Hz, 1,75 kW
Gesamtabmessungen: 1350 × 800 × 850 mm
Gewicht: 130 kg
Gewicht mit Verpackung: 150 kg

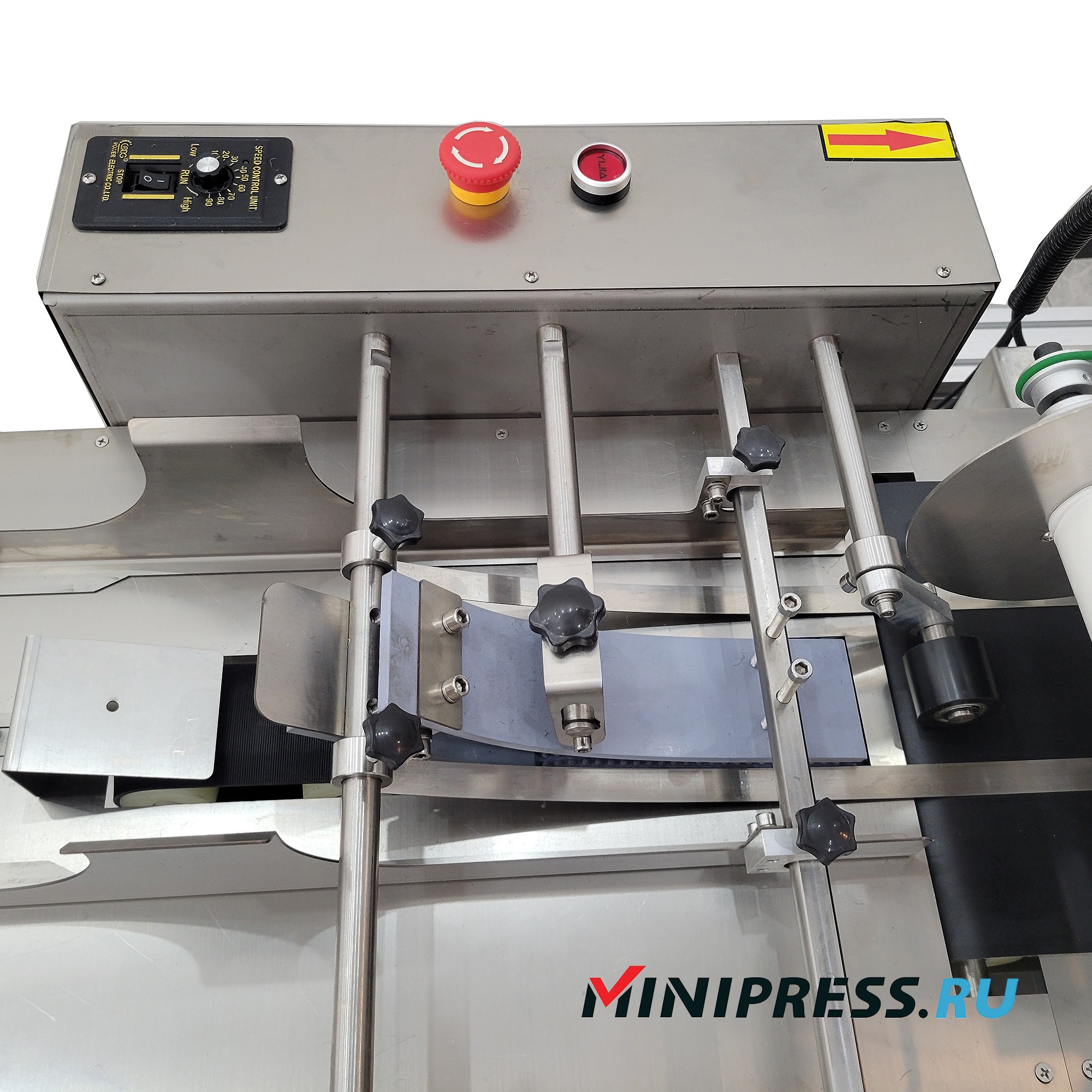

Die Produkte werden stapelweise in den Aufnahmetrichter der Zuführeinheit geladen. Der Hochgeschwindigkeits-Reibungspaginator trennt das untere Produkt Stück für Stück vom Stapel und leitet es auf das Förderband. Wenn das Produkt an der Lichtschranke vorbeigeht, erfasst das System seine Position und sendet ein Signal an den Etikettierkopfantrieb. Der Trennmechanismus bringt ein selbstklebendes Etikett mit hoher Präzision auf einen bestimmten Bereich auf, wonach das fertige Produkt zur nächsten technologischen Stufe transportiert wird. Technologischer Zyklus: Produktladen → Automatische Bogenzuführung → Stücktrennung → Transport → Objekterkennung → Etikettenzuführung und -trennung → Etikettenapplikation → Entladen von Fertigprodukten. Automatische Bogenzuführeinheit (Paginator): ein Reibungstrennmechanismus mit präziser Einstellung für verschiedene Dicken und Dichten des Materials (von dünnem Papier bis zu dickem Karton). Etikettiereinheit: Applikator mit Kopfpositionseinstellung, Bandspannungskontrollmechanismus sowie Rollenende- und Bruchsensoren. Fördersystem: starrer Stahlrahmen SUS304, stufenlose Bandgeschwindigkeitsregelung und verstellbare Seitenschienen. Erkennungs- und Sicherheitssystem: optische Sensoren für das Vorhandensein eines Objekts und Etiketts, Überwachung fehlender Etiketten, automatische Stoppfunktion und Ton- / Lichtbenachrichtigung im Fehlerfall. Steuerung: Industriesteuerung (SPS) mit Farb-Touchscreen, Zähler für Fertigprodukte, Rezeptspeicher, flexiblen Parametereinstellungen und Not-Aus-Taste. Arzneimittel: Kennzeichnung von Anweisungen, Beilagen, Anmerkungen, Kleinpackungen, Krankenakten und Formularen. Kosmetikindustrie: Etikettierung von Flachschachteln, Werbebeilagen, Mustern und Informationskarten. Lebensmittelindustrie: Etikettierung von Flachbeuteln (Doy-Pak, Sachets), Werbekarten und flexiblen Verpackungen. Elektronik: Kennzeichnung von Benutzerhandbüchern, Garantiekarten und Gehäuseaufklebern. Drucken und Verpacken: automatisches Einkleben von Umschlägen, Papierbögen, flachen Kartonzuschnitten und Plastikkarten.
