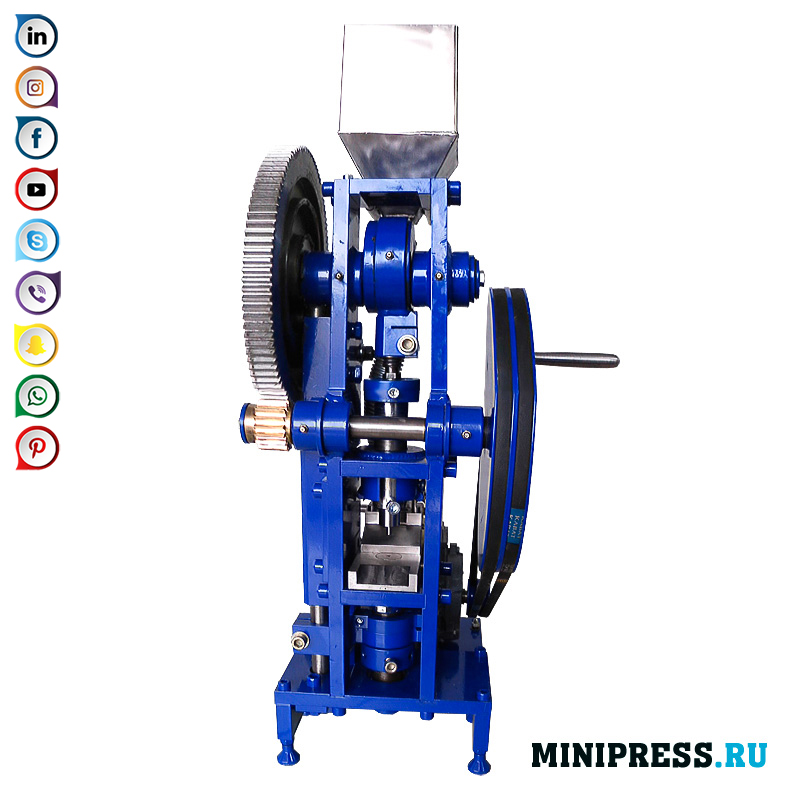

Mfano wa kibao "POWER SUPER PRESS"
Nguvu ya juu ya compression: 40 KN (4000 kg / cm3)
Kipenyo cha juu cha vidonge: 50 mm
Kipenyo cha chini cha vidonge: 5 mm
Urefu wa vidonge vya kumaliza: hadi 25 mm
Upeo wa kina cha tumbo: 40 mm
Utendaji wa Waandishi wa Habari kibao:
Vidonge 3600 kwa saa, na kipenyo cha 5 hadi 20 mm
Vidonge 2000 kwa saa, kipenyo kutoka 20 hadi 50 mm
Gari la umeme: 1.5 kW, 1400 rpm, 220V au 380V
Vipimo vya jumla: 800mm x 950mm x 700mm
Uzito wa vyombo vya habari vya kibao: kilo 120
Uzito wa Usafirishaji: 160 kg

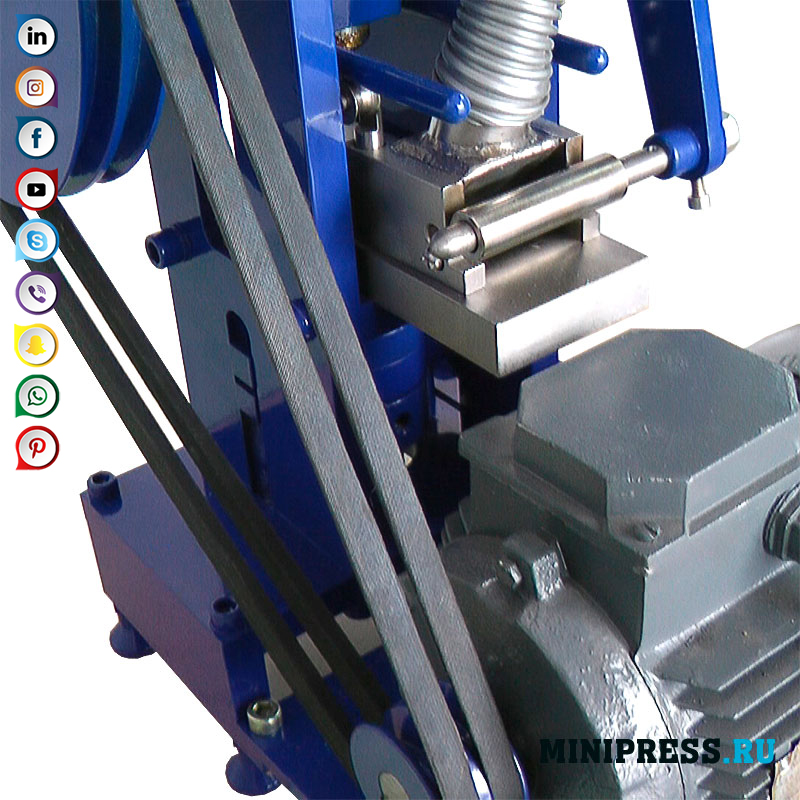

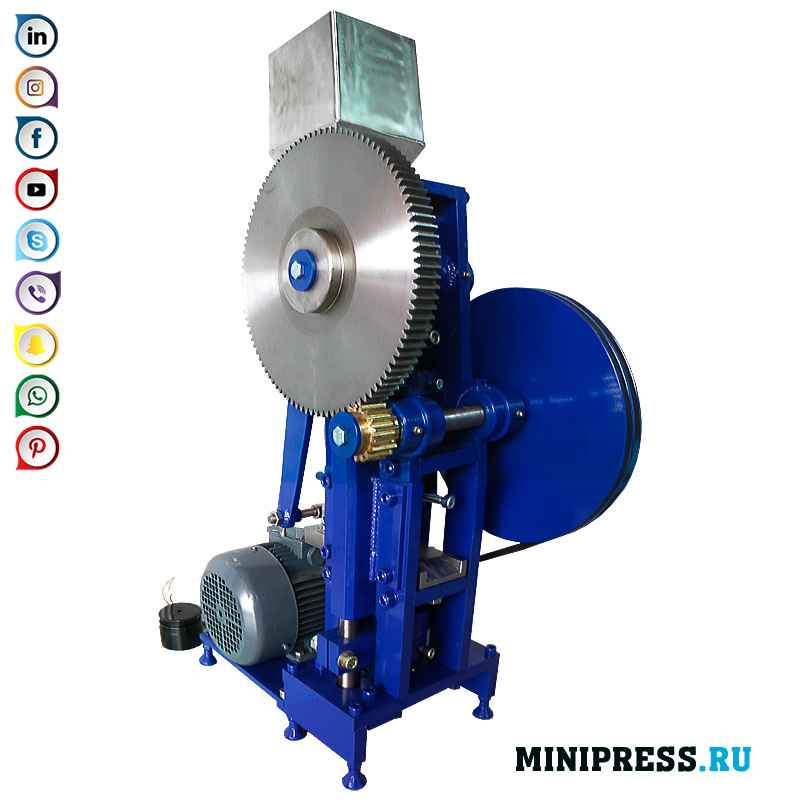

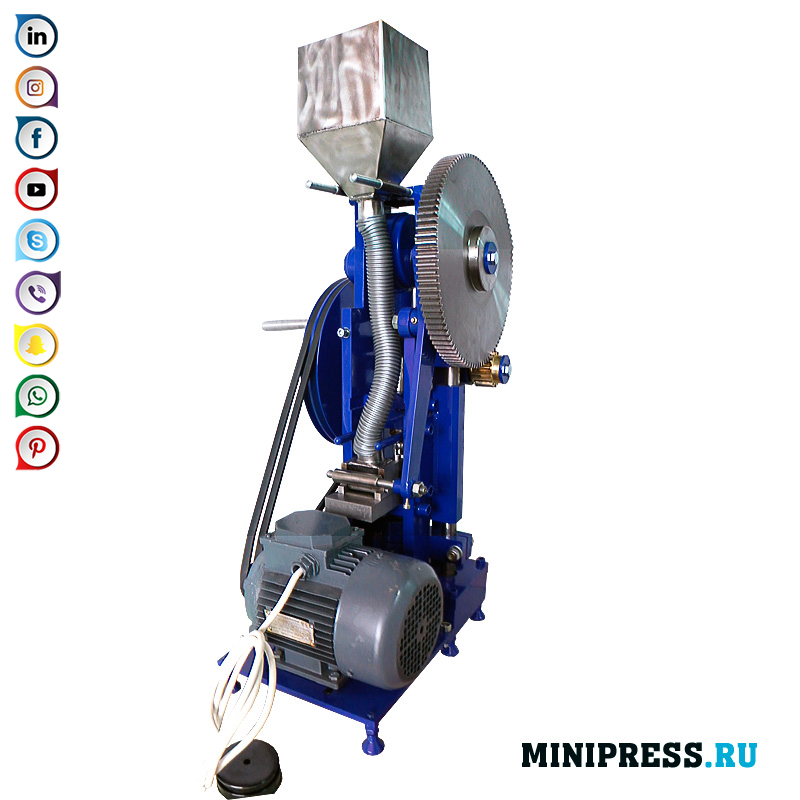

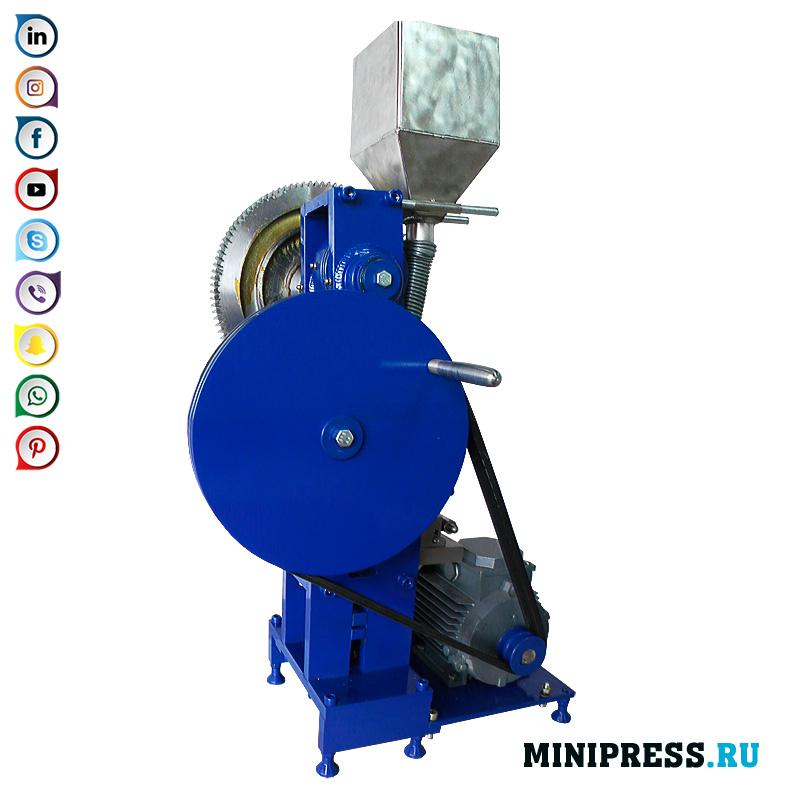

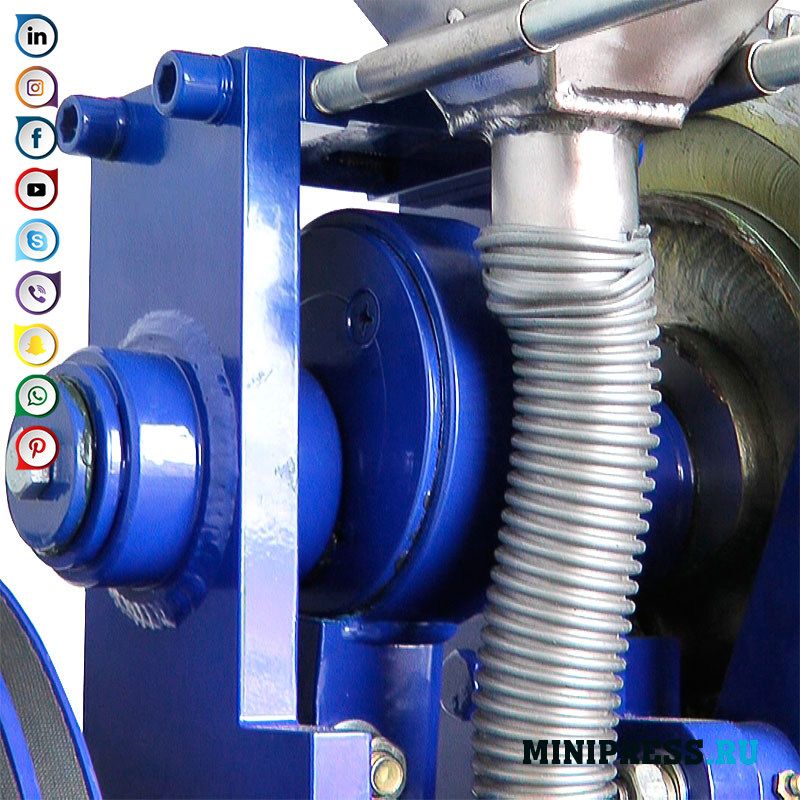

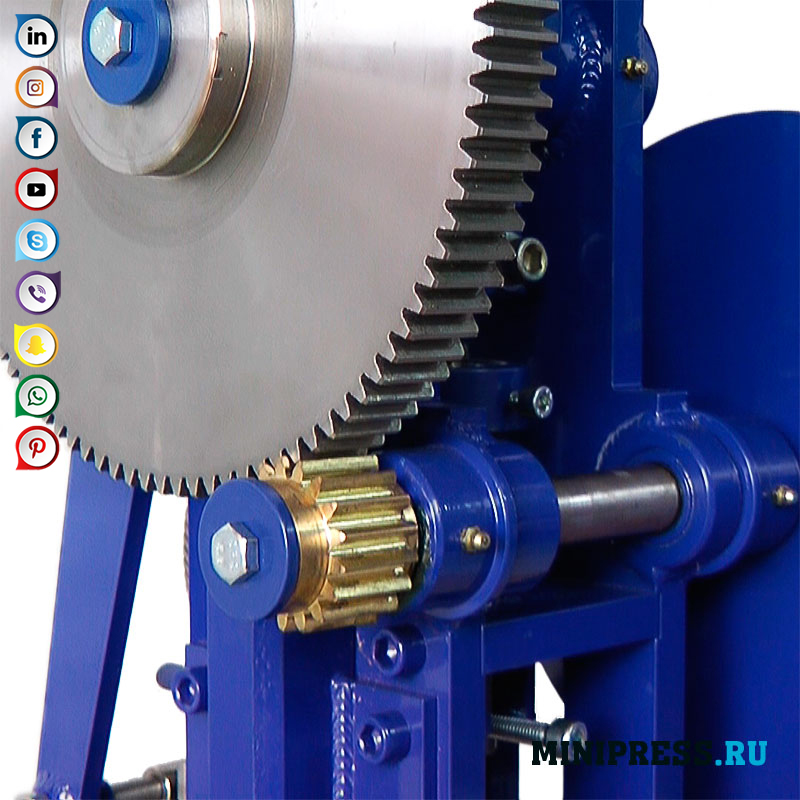

Aina hii ya vyombo vya habari vya kibao imeandaliwa na imetengenezwa na MINIPRESS nchini Urusi kwa muda mrefu. Baada ya maboresho mengi, ni moja wapo ya mifano maarufu, ya kuaminika na ya kuridhisha ambayo tunapendekeza kwa wateja wetu. Ili kutoa huduma hii kwa vyombo vya habari, utahitaji seti za funguo: Vifunguo vya Allen No. 10.8.6 na waya mbili wazi wazi 17 na 19. POWER SUPER PRESS ni punch moja, vyombo vya habari vya eccentric. Kanuni ya operesheni yake ni rahisi sana: pulley imevaliwa kwenye shimoni ya motor. Kupitia gari la ukanda, mzunguko hupitishwa kwa turwheel kubwa, kwenye shimoni ambalo gia ndogo ya shaba imevikwa. Kutoka gia ya shaba, mzunguko hupitishwa kwa gia kubwa, kwenye shimoni ambalo cam imevaliwa moja kwa moja. Inaendesha Punch ya juu na inaunda nguvu inayohitajika ya kushinikiza. Sura ya vyombo vya habari vya kibao ina msimamo wa gari la umeme, lililowekwa na screw mbili. Mikanda inaweza kuwa na mvutano kwa kufadhaisha bolt za gari zinazoinua, shukrani kwa yanayopangwa kwenye msimamo. Mchoro wa kibao na kiwiko vina miguu ambayo inaweza kubadilishwa kwa urefu, kwa msaada wa ambayo vyombo vya habari vimeunganishwa kwa msimamo thabiti. Haipendekezi mvutano wa mikanda sana, kazi yao ni kutoa hoja kwa foleni kubwa, na sio shinikizo la moja kwa moja. Fluwheel, inazunguka kama eccentric, huhamisha nguvu ya centrifugal kwenye mhimili na kisha kwa gia. Flwwel imewekwa na kushughulikia inayoweza kutolewa iliyosanikishwa kwenye shimo maalum la kuondoa Debugging. Baada ya kurekebisha shinikizo katika hali ya mwongozo, kushughulikia hii lazima iondolewe ili kuumia baada ya kuwasha gari. Mfumo wa kulisha poda katika eneo la kushinikiza: hopper kubwa imewekwa juu ya kitanda cha waandishi wa habari, ambayo hose inayobadilika ya bati huenda moja kwa moja kwenye mguu wa waandishi wa habari, ambayo hulisha poda kwenye eneo la kushinikiza. Tunatumia hose ya bati, na sio na uso laini, ili kuunda harakati za ziada na epuka kushikilia unga. Unaweza kutumia hose yoyote unayoona ni muhimu. Kwenye gia kubwa kuna gofu ya contour kando ambayo roller ya sehemu inayohamia mguu wa hopper. Mmiliki wa punch ya chini hupita kupitia msingi wa vyombo vya habari. Sehemu ya punch iko kwenye tumbo, ambayo inahakikisha msimamo wake. Punch ya juu iko kwenye fimbo ya pusher, ambapo kuna sehemu na kamba ambayo msimamo wake unabadilika jamaa na eccentric, umevaa shimoni la gia, kina cha kushinikiza kwa unga kinadhibitiwa na Punch ya juu. Mchoro wa kinematic wa operesheni ya vyombo vya habari ni kama ifuatavyo: gari la umeme, kupitia mikanda ya maambukizi, haionyeshi ndege ya kuruka, mzunguko ambao hupitishwa kwa shimoni, gia ndogo ya shaba, gia kubwa ya chuma, cam ambayo vifaa na eccentric na sleeve na screw ya kurekebisha ndani yake, na, moja kwa moja, nguvu ya kushinikiza tayari imeshapelekwa kwa mmiliki wa punch ya juu. Wakati wa mchakato wa uandishi wa habari, punch ya juu huingia kwenye maiti, ambayo imewekwa kwa sahani, ambayo wakati wa marekebisho inaweza kuhamishwa katika pande zote ili katikati ya punch ya juu na shimo kwenye kufa. Magazeti ya kibao pia yana vifaa na mfumo wa kurekebisha matri na Punch ya chini, ambayo inafanya uwezekano wa kubadilisha kina cha chini cha punch ya chini ndani ya tumbo, na kwa hivyo hupokea vidonge vya uzani na unene kadhaa. Uzito wa kibao umewekwa na msimamo wa punch ya chini ndani ya tumbo, na nguvu ya kushinikiza kwa kubadilisha msimamo wa mmiliki wa punki ya juu na kurekebisha kina cha kuzamishwa kwenye tumbo. Ndani ya magazeti ya eccentric kuna bushing ya shaba, ambayo screw iliyo na lami kubwa ya mkamba imewekwa screw na kuishia katika kichwa cha spherti kilichowekwa ndani ya pusher na kutoa uhamaji. Kurekebisha msimamo wa screw hii hukuruhusu kurekebisha undani wa kuzamishwa kwa punch ya juu kwenye tumbo. Bushing ya shaba ina kukata kwa muda mrefu na Groove transverse ambayo bolt hupita, kurekebisha bushing katika eccentric. Wakati wa kuimarisha kingo za nyumba na bolt ya kurekebisha, crimping na fixing ya screw sleeve kutoka mzunguko hufanyika. Kiini cha operesheni ya kitengo hiki ni kwamba wakati wa kuiweka katika hali ya mwongozo, suluhisho la kuweka bolt limefunguliwa na screw inaruhusiwa kupitia marekebisho. Baada ya kufanikiwa kiashiria kinachohitajika katika utengenezaji wa kundi la majaribio ya vidonge, inahitajika kurekebisha screw ya sleeve kwa crimp bolt fixing. Ndani ya sehemu zote za vyombo vya habari, ambayo shimoni ni sehemu, vichaka vya shaba vinashinikizwa. Vyombo vya habari hazijumuishi fani na usawa unapatikana tu kwenye vibao vya shaba, ambavyo huhakikisha uimara wa vifaa. Maelezo yote ya vyombo vya habari vya kibao vinawasiliana na poda - meza iliyo na matrix, pichi za juu na chini, na hopper ya juu - imetengenezwa kwa chuma-daraja la pua na ina ugumu fulani (matiti - vitengo 50, viboko - Vitengo 65), ambavyo vinakidhi viwango vyote muhimu katika utengenezaji wa vidonge. Mfano wa kompyuta kibao ya SUPER PRESS imewekwa na ulinzi wa waendeshaji dhidi ya majeraha - vifuniko, ambayo moja inalinda gia, na nyingine - pulley ya motor na flywheel. Densi hizi zina mabano ya kushikamana na mwili, ni rahisi kugundua kwenye kitanda. Vipengele tofauti vya mifano ya SUPER PRESS na POWER SUPER PRESS: katika mfano wa POWER SUPER PRESS, kipenyo cha pulley ni kubwa zaidi, ambayo inaruhusu kukuza hali ya juu (uzani wa handwheel ya SUPER PRESS ni kilo 25-30, POWER SUPER PRESS handwheel ni kilo 40-45). Ubunifu wa gia pia ni tofauti. Kwenye POWER SUPER PRESS, Groove ni tofauti ambayo roller inainua na kushusha kidude cha kibao. Ya kina cha kujaza poda ndani ya tumbo ni 20 mm kwa mfano wa SUPER PRESS, 40 mm kwa mfano wa POWER SUPER PRESS, kwa mtiririko huo, vidonge vya unene mkubwa na kipenyo kikubwa kinaweza kushinikizwa (hadi 50-60 mm kwa SIMBA SUPER PRESS, wakati katika SUPER mfano PRESS - hadi 40 mm). Kipengele muhimu cha kutofautisha ni muundo wa mguu wa hopper. Mguu una roller inayozunguka kando ya contour, upande wa nyuma wa gia kubwa la chuma. Katika mfano wa POWER SUPER PRESS, Groove hii iko upande wa mbele. Mguu yenyewe hukuruhusu kurekebisha kiharusi cha longitudinal cha hopper ya kulisha. Katika mfano wa SUPER PRESS, mguu wa kulisha hopper husafiri kwa kina fulani wakati vyombo vya habari vinapozunguka, kisha hurudi. Mfano wa POWER SUPER PRESS una uwezo wa kudhibiti kuanza kwa harakati za hopper na hatua yake ya mwisho (hopper inaweza kusonga kando njia ndogo, au njiani ndefu). Hii ni muhimu ili kwa usahihi kujaza matrix na kipenyo cha mm 50 na poda, na katika POWER SUPER PRESS kazi hii inatekelezwa bora kuliko ilivyo kwa SUPER PRESS.
