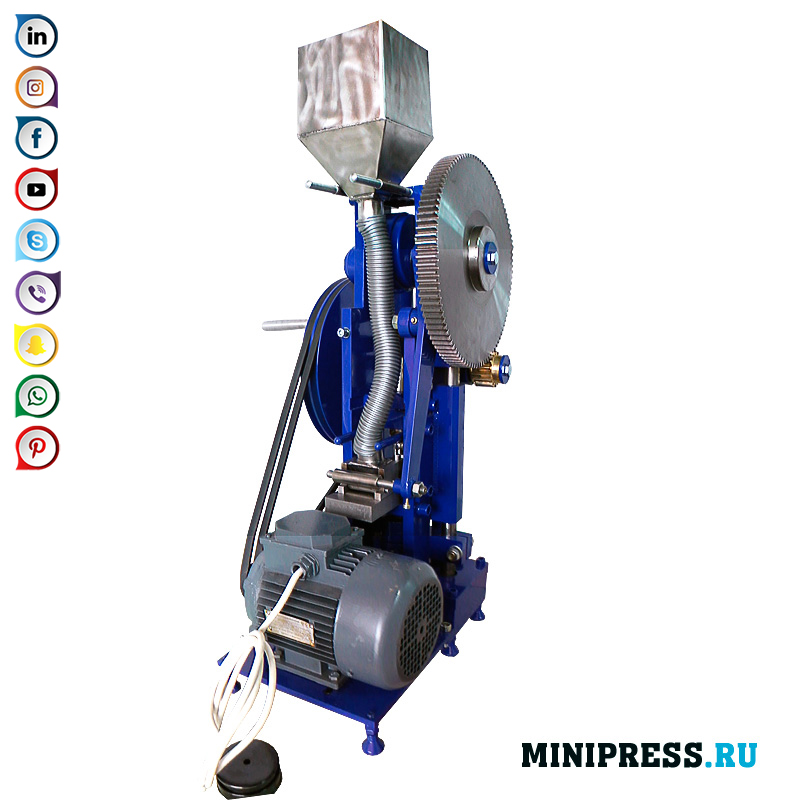

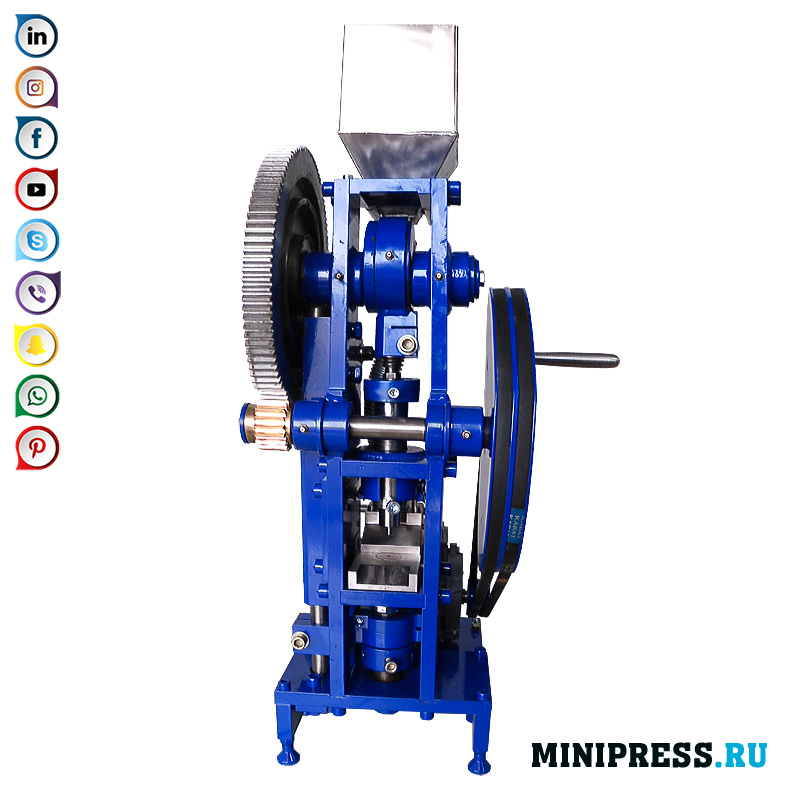

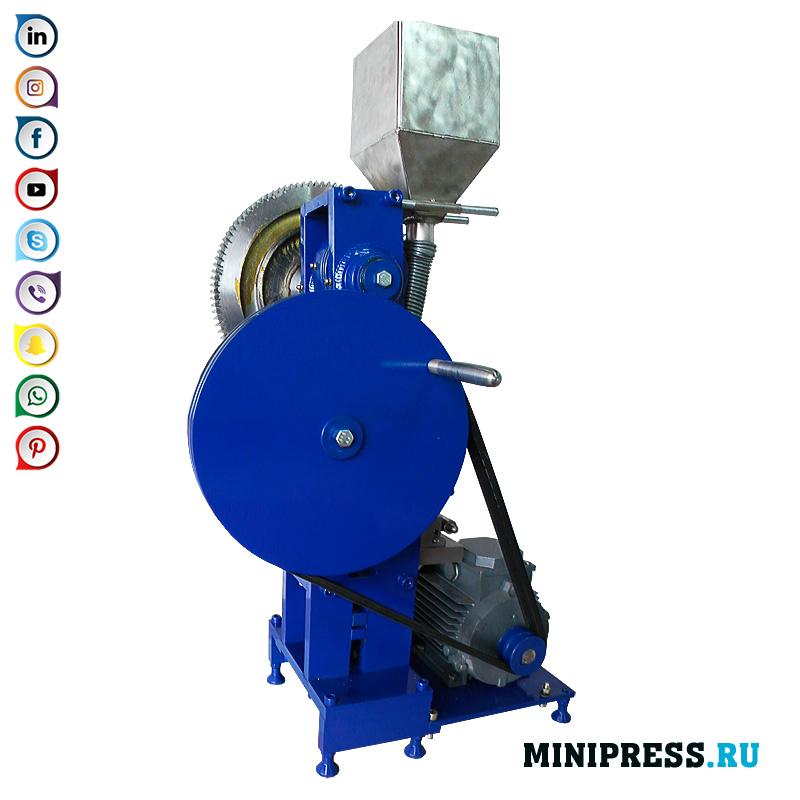

Tabletpress 모델 "POWER SUPER PRESS"
최대 압축력 : ​​40KN (4000kg / cm3)
정제의 최대 직경 : 50 mm
정제의 최소 직경 : 5 mm
완성 된 정제의 높이 : 최대 25mm
최대 매트릭스 깊이 : 40 mm
태블릿 프레스 성능 :
시간당 3600 정, 지름 5-20mm
시간당 2000 정, 직경 20 ~ 50 mm
전동기 : 1.5kW, 1400rpm, 220V 또는 380V
전반적인 차원 : 800mm x 950mm x 700mm
태블릿 프레스 무게 : 120kg
배송 무게 : 160 kg

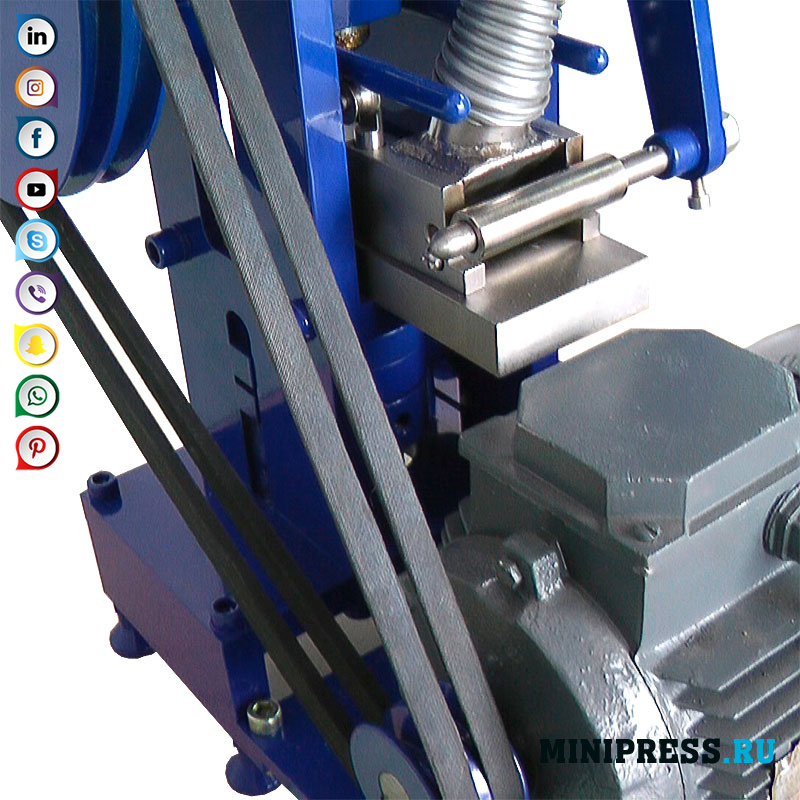

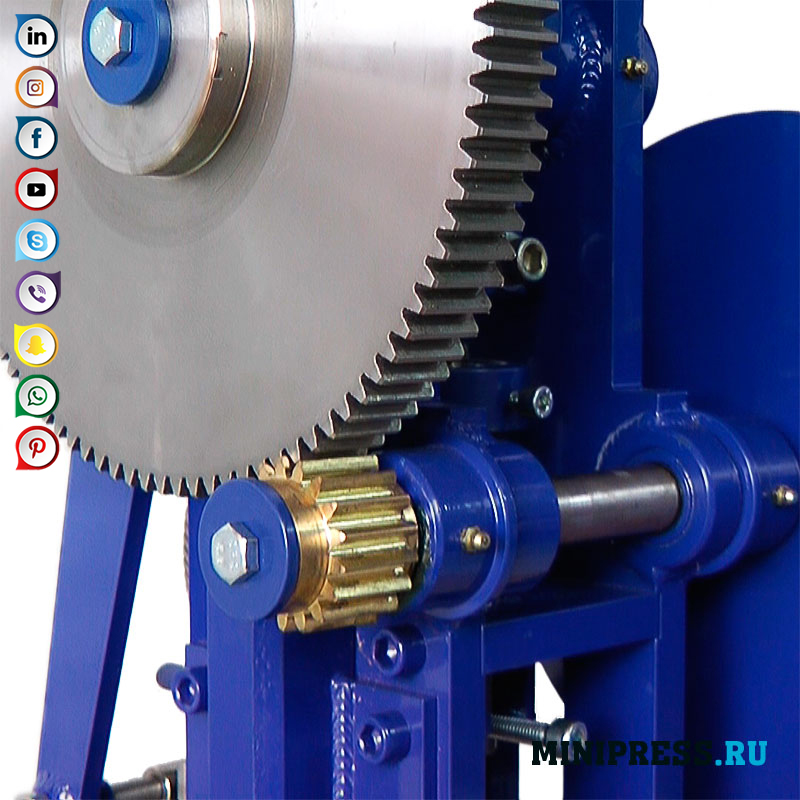

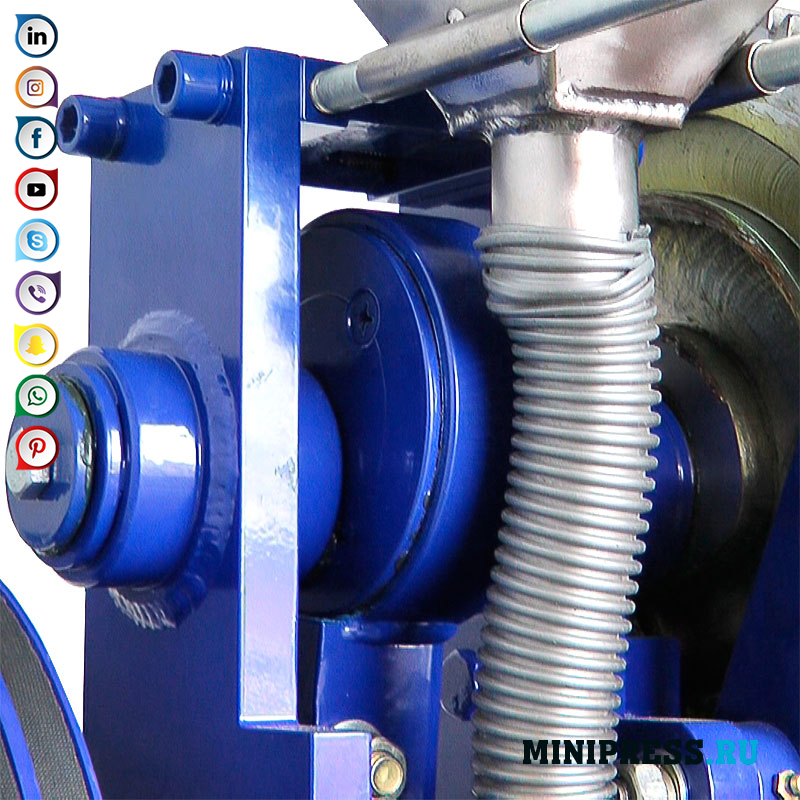

이 태블릿 프레스 모델은 러시아의 MINIPRESS에서 오랫동안 개발되어 생산되었습니다. 많은 개선을 거친 후 가장 인기 있고 신뢰할 수 있으며 다양한 모델 중 하나입니다. 이 프레스를 수리하려면 다음과 같은 키 세트가 필요합니다. Allen 키 번호 10.8.6 및 두 개의 오픈 엔드 렌치 번호 17 및 19. POWER SUPER PRESS는 단일 펀치, 크랭크 편심 프레스입니다. 작동 원리는 매우 간단합니다. 풀리가 모터 샤프트에 장착되어 있습니다. 벨트 드라이브를 통해 회전은 작은 브론즈 기어가 장착 된 샤프트의 큰 플라이휠로 전달됩니다. 청동 기어에서 회전은 캠이 직접 장착 된 샤프트의 대형 기어로 전달됩니다. 상단 펀치를 구동하고 필요한 가압력을 생성합니다. 태블릿 프레스의 프레임에는 전기 모터 스탠드가 있으며 두 개의 나사로 고정되어 있습니다. 스탠드의 슬롯 덕분에 모터 장착 볼트를 눌러 벨트를 조일 수 있습니다. 태블릿 프레스와 스탠드에는 높이를 조절할 수있는 다리가 있으며 프레스를 안정적으로 장착 할 수 있습니다. 벨트를 너무 팽팽하게하는 것은 권장하지 않으며, 그 기능은 직접적인 압력이 아닌 큰 플라이휠을 풀어주는 것입니다. 편심처럼 회전하는 플라이휠은 원심력을 축으로 전달한 다음 기어로 전달합니다. 플라이휠에는 디버깅을 위해 특수 구멍에 탈착식 손잡이가 장착되어 있습니다. 수동 모드에서 압력을 조정 한 후 모터를 켠 후에 부상을 입지 않도록이 핸들을 제거해야합니다. 압축 영역의 분말 공급 시스템 : 대형 호퍼가 프레스 베드에 고정식으로 장착되며, 유연한 골판지 호스가 노루발로 직접 이동하여 분말을 압축 영역으로 공급합니다. 우리는 추가적인 움직임을 만들고 가루가 들지 않도록 매끄러운 표면이 아닌 주름진 호스를 사용합니다. 필요하다고 생각되는 호스를 사용할 수 있습니다. 대형 기어에는 호퍼의 발을 움직이는 부품의 롤러가 움직이는 윤곽 홈이 있습니다. 하부 펀치의 홀더는 프레스 프레임의베이스를 통과합니다. 펀치의 일부는 매트릭스에 위치하여 위치를 보장합니다. 상단 펀치는 푸셔의 막대에 있으며 기어 샤프트에 장착 된 편심에 비해 위치가 변하는 나사산이있는 부품이 있으며 파우더 프레스의 깊이는 상단 펀치에 의해 제어됩니다. 프레스 작동의 동역학 다이어그램은 다음과 같습니다 : 전동 모터, 트랜스미션 벨트를 통해 회전축이 샤프트에 전달되는 플라이휠을 풀고, 작은 황동 기어, 대형 스틸 기어, 캠은 슬리브가 달린 편심과 조정 나사가 장착되어 있으며 이미 가압력이 상단 펀치 홀더로 전달되었습니다. 프레싱 공정 동안, 상부 펀치는 다이에 들어가고, 이는 플레이트에 고정식으로 장착되며, 조정 중에 모든 방향으로 변위하여 상부 펀치를 다이의 구멍과 중앙에 위치시킬 수있다. 정제 프레스에는 또한 매트릭스 및 하부 펀치를 조정하기위한 시스템이 장착되어, 매트릭스 내부의 하부 펀치의 하강 깊이를 변경하여 다양한 중량 및 두께의 정제를 수용 할 수있다. 정제의 무게는 매트릭스 내부의 하부 펀치 위치와 상부 펀치의 홀더 위치를 변경하고 매트릭스의 침지 깊이를 조정하여 가압력에 의해 조절됩니다. 편심 프레스 내부에는 브론즈 부싱이 있으며, 여기에는 큰 나사산 피치의 나사가 나사로 조여져 푸셔에 장착 된 구형 헤드로 끝나고 이동성이 있습니다. 이 나사의 위치를 ​​조정하면 매트릭스에서 상단 펀치의 침지 깊이를 조정할 수 있습니다. 브론즈 부싱에는 길이 방향 절단부와 볼트가 통과하는 가로 홈이있어 부싱을 편심으로 고정시킵니다. 고정 볼트로 하우징의 가장자리를 조일 때 슬리브 스크류가 회전하여 크림 핑 및 고정됩니다. 본 기기의 작동의 본질은 수동 모드로 설정할 때 슬리브를 고정하는 볼트가 풀리고 나사가 조정될 수 있다는 것입니다. 정제의 시험 배치 제조에 필요한 지시약을 달성 한 후, 고정 볼트를 크림 핑하여 슬리브 스크류를 고정해야합니다. 샤프트가 부품 인 프레스의 모든 부품 내부에는 브론즈 부싱이 압입됩니다. 프레스에는 베어링이 포함되어 있지 않으며 편심은 브론즈 부싱에만 맞으며 장비의 최대 내구성을 보장합니다. 고정 된 매트릭스, 상부 및 하부 펀치가있는 테이블과 상부 호퍼가있는 테이블과 접촉하는 태블릿 프레스의 모든 세부 사항은 식품 등급의 스테인레스 스틸로 만들어졌으며 특정 경화 (매트릭스-50 단위, 펀치) -65 단위), 정제 제조에 필요한 모든 표준을 충족합니다. SUPER PRESS 태블릿 모델에는 슈라우드 (하나는 기어를 보호하고 다른 하나는 모터 풀리와 플라이휠)를 다 치지 않도록 운전자를 보호합니다. 이 케이싱에는 본체에 부착하기위한 브래킷이있어 침대에서 쉽게 감지 할 수 있습니다. SUPER PRESS 및 POWER SUPER PRESS 모델의 특징 : POWER SUPER PRESS 모델에서 풀리 직경이 훨씬 더 커져 관성이 커질 수 있습니다 (SUPER PRESS 핸드 휠의 무게는 25-30 kg, POWER SUPER PRESS 핸드 휠은 40-45kg입니다). 기어 디자인도 다릅니다. POWER SUPER PRESS에서 롤러가 타블렛 배출기를 올리거나 내리는 홈이 다릅니다. 파우더를 매트릭스에 채우는 깊이는 SUPER PRESS 모델의 경우 20mm, POWER SUPER PRESS 모델의 경우 40mm입니다. 두께가 더 크고 직경이 큰 태블릿을 누를 수 있습니다 (POWER에서 최대 50-60mm) SUPER PRESS, SUPER 모델 PRESS-최대 40 mm). 중요한 특징은 호퍼 풋의 디자인입니다. 발에는 대형 강철 기어의 뒷면에서 윤곽을 따라 회전하는 롤러가 있습니다. POWER SUPER PRESS 모델에서이 홈은 전면에 있습니다. 풋 자체를 통해 피드 호퍼의 세로 방향 스트로크를 조정할 수 있습니다. SUPER PRESS 모델에서는 프레스가 회전 할 때 호퍼 피드 풋이 특정 깊이로 이동 한 다음 되돌아갑니다. POWER SUPER PRESS 모델은 호퍼 이동의 시작 및 최종 단계 (호퍼가 작은 경로 또는 긴 경로를 따라 이동할 수 있음)를 제어 할 수 있습니다. 이것은 분말로 직경 50mm의 매트릭스를 질적으로 채우려면 필요하며 POWER SUPER PRESS에서는이 기능이 일반적인 SUPER PRESS보다 더 잘 구현됩니다..
