Model Tabletpress "POWER SUPER PRESS"
Gaya kompresi maksimum: 40 KN (4000 kg / cm3)
Diameter maksimum tablet: 50 mm
Diameter minimum tablet: 5 mm
Ketinggian tablet jadi: hingga 25 mm
Kedalaman matriks maksimum: 40 mm
Performa Tablet Press:
3600 tablet per jam, dengan diameter 5 hingga 20 mm
2000 tablet per jam, diameter 20 hingga 50 mm
Motor listrik: 1,5 kW, 1400 rpm, 220V atau 380V
Dimensi keseluruhan: 800mm x 950mm x 700mm
Berat tablet tekan: 120 kg
Berat Pengiriman: 160 kg

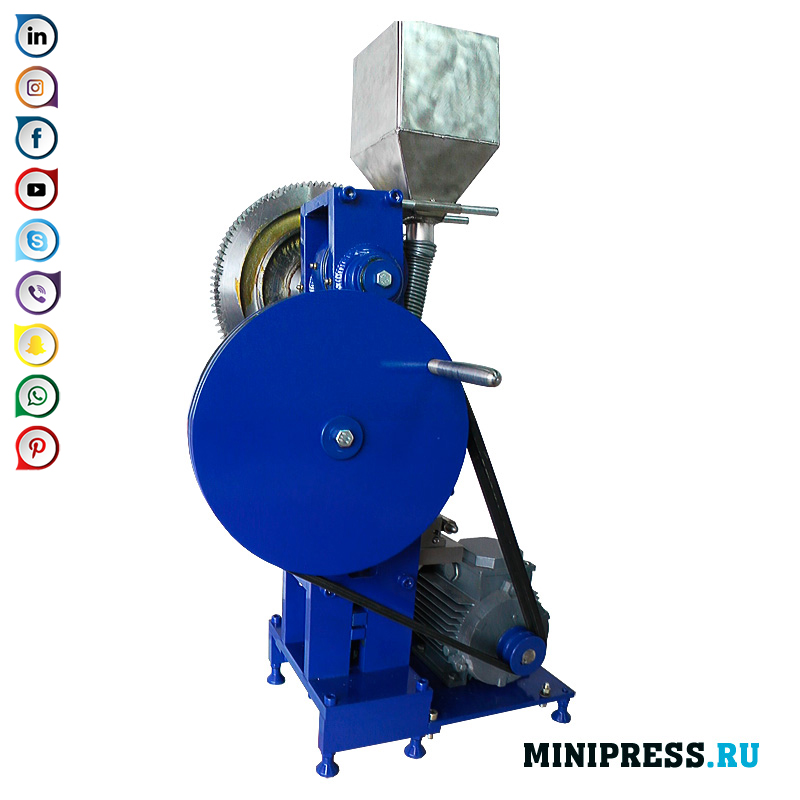

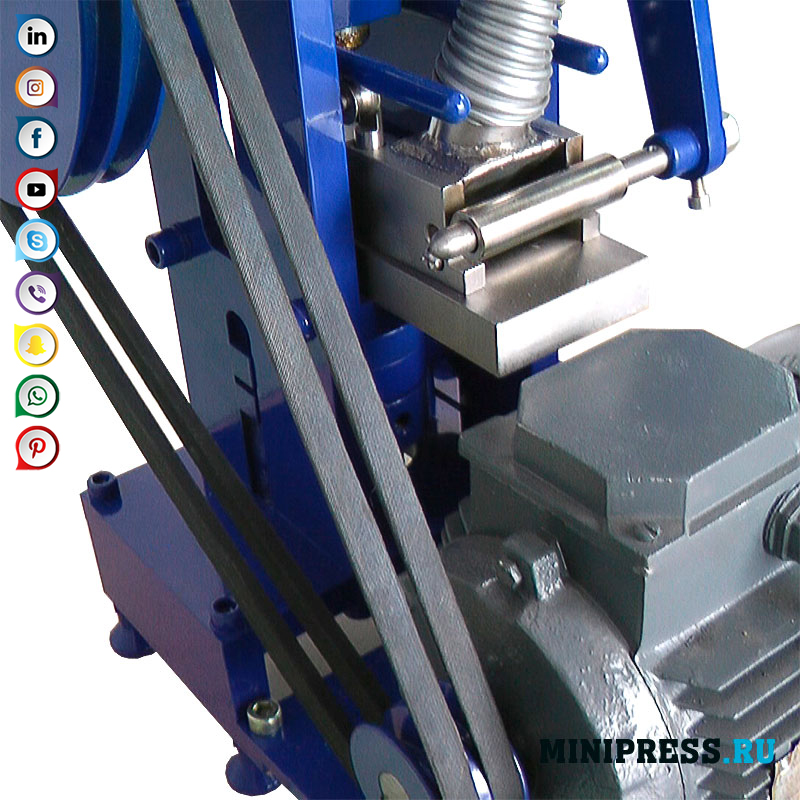

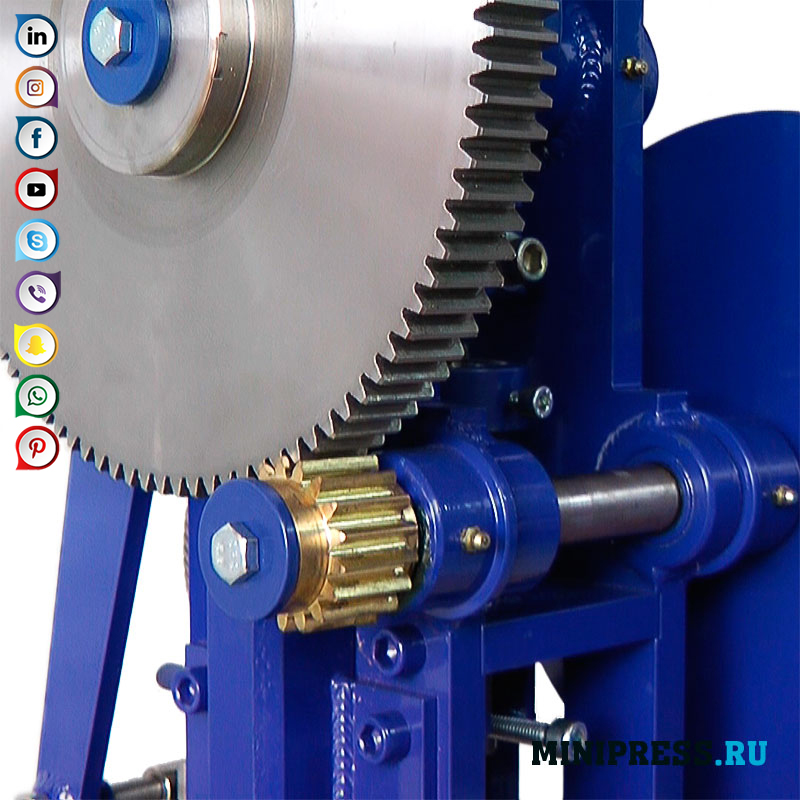

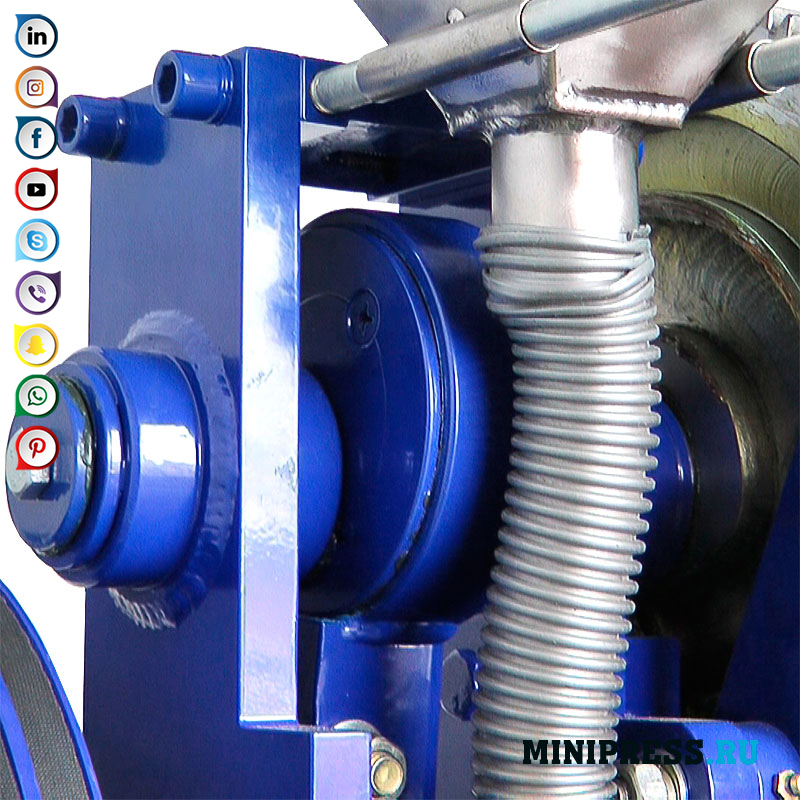

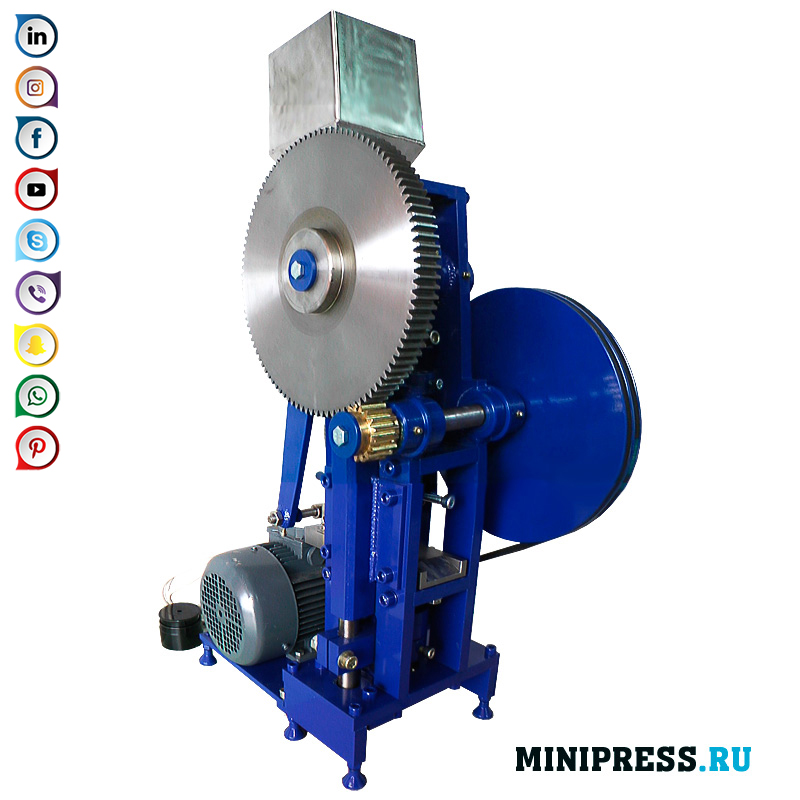

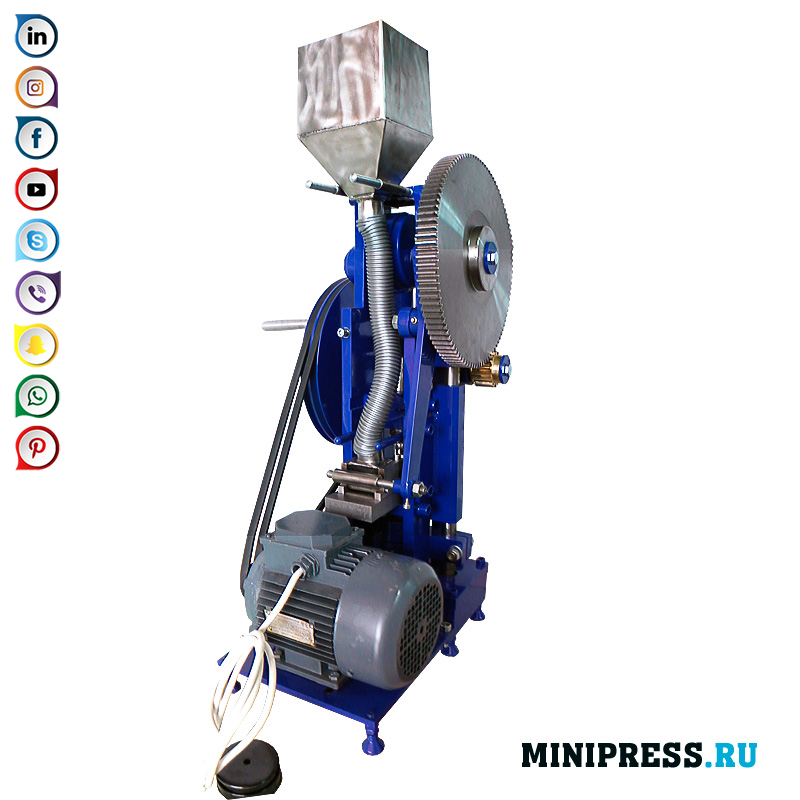

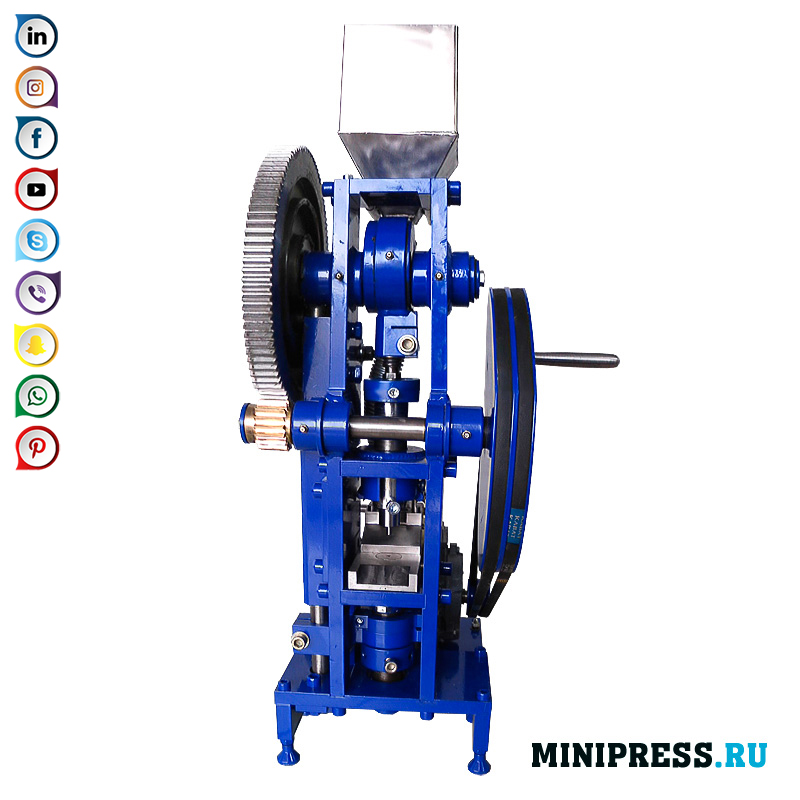

Model tablet pers ini dikembangkan dan telah diproduksi oleh MINIPRESS di Rusia sejak lama. Setelah banyak perbaikan, ini adalah salah satu model paling populer, andal, dan serbaguna yang kami rekomendasikan kepada pelanggan kami. Untuk melayani pers ini, Anda akan memerlukan satu set kunci: Allen key No. 10.8.6 dan dua kunci pas ujung 17 dan 19. POWER SUPER PRESS adalah satu pukulan, tekan eksentrik engkol. Prinsip operasinya cukup sederhana: katrol didandani pada poros motor. Melalui penggerak sabuk, rotasi ditransmisikan ke roda gila yang besar, pada poros yang mengenakan gigi perunggu kecil. Dari gigi perunggu, rotasi ditransmisikan ke gigi besar, di poros yang cam berpakaian langsung. Ini mendorong pukulan atas dan menciptakan kekuatan penekan yang diperlukan. Bingkai pers tablet memiliki dudukan untuk motor listrik, dipasang dengan dua sekrup. Sabuk dapat dikencangkan dengan menekan baut pemasangan motor, berkat slot di dudukannya. Tabletpress dan dudukan memiliki kaki yang dapat disesuaikan tingginya, dengan bantuan pers yang menempel pada posisi stabil. Tidak disarankan untuk terlalu mengikat sabuk, fungsinya adalah untuk mengurai roda gila yang besar, dan bukan tekanan langsung. Roda gila, berputar seperti eksentrik, mentransfer gaya sentrifugal ke sumbu dan kemudian ke roda gigi. Roda gila dilengkapi dengan pegangan yang bisa dilepas yang dipasang di lubang khusus untuk debugging. Setelah menyesuaikan tekanan dalam mode manual, pegangan ini harus dilepas untuk menghindari cedera setelah menghidupkan motor. Sistem pengumpanan bubuk di zona pengepresan: hopper besar dipasang secara tetap di dasar pengepresan, dari mana selang bergelombang fleksibel langsung menuju ke kaki pengepres, yang mengumpankan bubuk ke dalam zona pengepresan. Kami menggunakan selang bergelombang, dan tidak dengan permukaan yang halus, untuk menciptakan gerakan tambahan dan menghindari menempelnya bubuk. Anda dapat menggunakan selang yang Anda anggap perlu. Di gigi besar ada alur kontur di mana roller bagian bergerak kaki hopper bergerak. Dudukan pukulan bawah melewati dasar bingkai pers. Bagian dari pukulan terletak di matriks, yang memastikan posisinya. Pukulan atas terletak di batang pendorong, di mana ada bagian dengan benang yang posisinya berubah relatif terhadap eksentrik, berpakaian pada poros roda gigi, kedalaman penekanan bubuk dikontrol oleh pukulan atas. Diagram kinematik dari operasi pers adalah sebagai berikut: motor listrik, melalui sabuk transmisi, melepaskan roda gila, rotasi yang ditransmisikan ke poros, roda kuningan kecil, roda baja besar, cam yang adalah dilengkapi dengan eksentrik dengan selongsong dan sekrup penyetel di dalamnya, dan, secara langsung, tenaga pengepres sudah dikirimkan ke pemegang punch atas. Selama proses pengepresan, pukulan atas masuk ke die, yang dipasang secara tetap ke plat, yang selama penyesuaian dapat dipindahkan ke semua arah untuk memusatkan pukulan atas dengan lubang di die. Tablet press juga dilengkapi dengan sistem untuk menyesuaikan matriks dan punch yang lebih rendah, yang memungkinkan untuk mengubah kedalaman penurunan dari punch yang lebih rendah di dalam matriks, dan dengan demikian menerima tablet dengan berbagai bobot dan ketebalan. Berat tablet diatur oleh posisi pukulan yang lebih rendah di dalam matriks, dan gaya tekan dengan mengubah posisi pemegang pukulan atas dan menyesuaikan kedalaman perendaman dalam matriks. Di dalam pers eksentrik ada bushing perunggu, di mana sekrup dengan pitch ulir besar disekrup dan berakhir di kepala bulat dipasang di pusher dan memberikan mobilitas. Menyesuaikan posisi sekrup ini memungkinkan Anda untuk menyesuaikan kedalaman perendaman pukulan atas dalam matriks. Bushing perunggu memiliki potongan memanjang dan alur melintang melalui baut yang dilewati, memasang bushing secara eksentrik. Saat mengencangkan tepi selongsong dengan baut pengunci, terjadi kerutan dan sekrup pengencang dari rotasi. Inti dari pengoperasian unit ini adalah ketika mengaturnya dalam mode manual, baut yang memperbaiki selongsong dilonggarkan dan sekrup dibiarkan mengalami penyesuaian. Setelah mencapai indikator yang diperlukan dalam pembuatan batch uji tablet, perlu untuk memperbaiki sekrup selongsong dengan mengeriting baut pemasangan. Di dalam semua bagian pers, di mana poros merupakan bagian, busing perunggu ditekan. Pers tidak termasuk bantalan dan eksentrik cocok hanya pada busing perunggu, yang memastikan daya tahan peralatan maksimal. Semua perincian tablet press bersentuhan dengan bubuk - meja dengan matriks yang tetap, pukulan atas dan bawah, dan hopper atas - terbuat dari bahan stainless steel berkualitas dan memiliki pengerasan tertentu (matriks - 50 unit, pukulan - 65 unit), yang memenuhi semua standar yang diperlukan dalam pembuatan tablet. Model tablet SUPER PRESS dilengkapi dengan perlindungan operator terhadap cedera - selubung, salah satunya melindungi gigi, dan yang lainnya - katrol motor dan roda gila. Selongsong ini memiliki tanda kurung untuk menempel pada tubuh, mereka mudah dideteksi di tempat tidur. Fitur khas dari model SUPER PRESS dan POWER SUPER PRESS: pada model POWER SUPER PRESS, diameter katrol jauh lebih besar, yang memungkinkan untuk mengembangkan inersia yang lebih besar (berat handwheel SUPER PRESS adalah 25-30 kg, POWER SUPER PRESS handwheel adalah 40-45 kg). Desain gigi juga berbeda. Dalam POWER SUPER PRESS, alurnya berbeda di mana roller menaikkan dan menurunkan ejector tablet. Kedalaman mengisi bubuk ke dalam matriks adalah 20 mm untuk model SUPER PRESS, 40 mm untuk model POWER SUPER PRESS, masing-masing, tablet dengan ketebalan lebih besar dan diameter lebih besar dapat ditekan (hingga 50-60 mm dalam DAYA SUPER PRESS, sedangkan dalam model SUPER PRESS - hingga 40 mm). Fitur pembeda yang signifikan adalah desain kaki hopper. Kaki memiliki rol yang berputar di sepanjang kontur, di sisi belakang gigi baja besar. Dalam model POWER SUPER PRESS, alur ini terletak di sisi depan. Kaki itu sendiri memungkinkan Anda untuk menyesuaikan goresan longitudinal dari hopper umpan. Dalam model SUPER PRESS, kaki pengumpan hopper bergerak ke kedalaman tertentu ketika pers berputar, lalu kembali. Model POWER SUPER PRESS memiliki kemampuan untuk mengontrol awal gerakan hopper dan tahap akhirnya (hopper dapat bergerak di sepanjang jalur kecil, atau di sepanjang jalur panjang). Ini diperlukan untuk mengisi matriks secara kualitatif dengan diameter 50 mm dengan bubuk, dan dalam POWER SUPER PRESS fungsi ini diimplementasikan lebih baik daripada di SUPER PRESS biasa.

Saya memilih antara pers super biasa dan yang diperkuat (Model super daya tekan). Saya membayar lebih, tetapi mendapat kedalaman pengisian ulang 40 mm, ini adalah waktu yang tepat bagi saya untuk mengompresi tablet garam dengan ketinggian 20 mm. Jika ada yang mau menekan garam - saya sarankan Anda untuk mempertimbangkan opsi ini.

Konstantin, Kota Yekaterinburg

Pers yang bagus, dapat diandalkan, mudah diatur. Pilihan yang sangat baik adalah hopper getaran listrik. Perusahaan kami tidak dapat mengompres bubuk, karena sangat sulit mengalir. Lagipula vibro-hopper menekan bubuk ke dalam matriks.

Svetlana Nikolaevna, Vologda

Kami mencari perusahaan yang dapat bekerja sama dengan kami dan memasok peralatan berkualitas tinggi, dan menemukannya dalam pribadi “MiniPress

Svetlana, Bryansk

Produk persis seperti yang dijelaskan dan sempurna untuk harganya! Pengiriman mungkin bisa lebih baik. Tapi kecuali itu semua baik-baik saja. Terima kasih banyak untuk berkomunikasi selama proses berlangsung.

Leonid, Sochi
