Vyhřívané potrubí navíc chrání produkt před tuhnutím. Avšak při výrobě čípků na lipofilních základech (obvykle se k jejich výrobě používá plastový film), které mají tekutější konzistenci a nízkou teplotu tání (32–37 ° C), se používá peristaltická pumpa.
Je tomu tak proto, že účinné látky zavedené do báze ve formě práškové frakce se mohou usadit v nevyhřívaném potrubí nebo nádrži, když se stroj zastaví a během pomalého průchodu produktu potrubím. Použití peristaltického čerpadla vám umožní udržovat požadovanou teplotu produktu, eliminuje jeho stagnaci v potrubí a sedimentaci aktivních látek a zajišťuje jednotnost konzistence čípkové hmoty. Buňky se plní vložením plnicí jehly do díry buňky, skrz kterou vstoupí tekutá čípková hmota. Veškerá procesní data jsou zobrazena na dotykové obrazovce, která také nastavuje objem plnicích buněk. Po naplnění buněk se čípková páska dostane do chladicí jednotky. Proces chlazení produktu může probíhat ve dvou nebo čtyřech stupních, v závislosti na době tuhnutí složek, které tvoří čípkovou hmotu. Dvoustupňové chlazení používá dvě postupně instalované chladicí spirálové komory a čtyřstupňové chlazení používá čtyři komory. Dvoustupňová doba chlazení je 9 minut, čtyřstupňová chlazení - 18 minut. Díky spirálovým cestám se čípky chladí na obou stranách řízeným proudem vzduchu s teplotou, dokud produkt zcela neztuhne, čímž se získá optimální tvar.
Ochlazené kontury buňky vstupují do těsnicí jednotky. Nejprve se čípková páska předehřeje a poté se uzavře vrchní část obrysových buněk. Použití fáze předehřívání, stejně jako ve formovací jednotce, poskytuje vysoce kvalitní a spolehlivé utěsnění obalu.

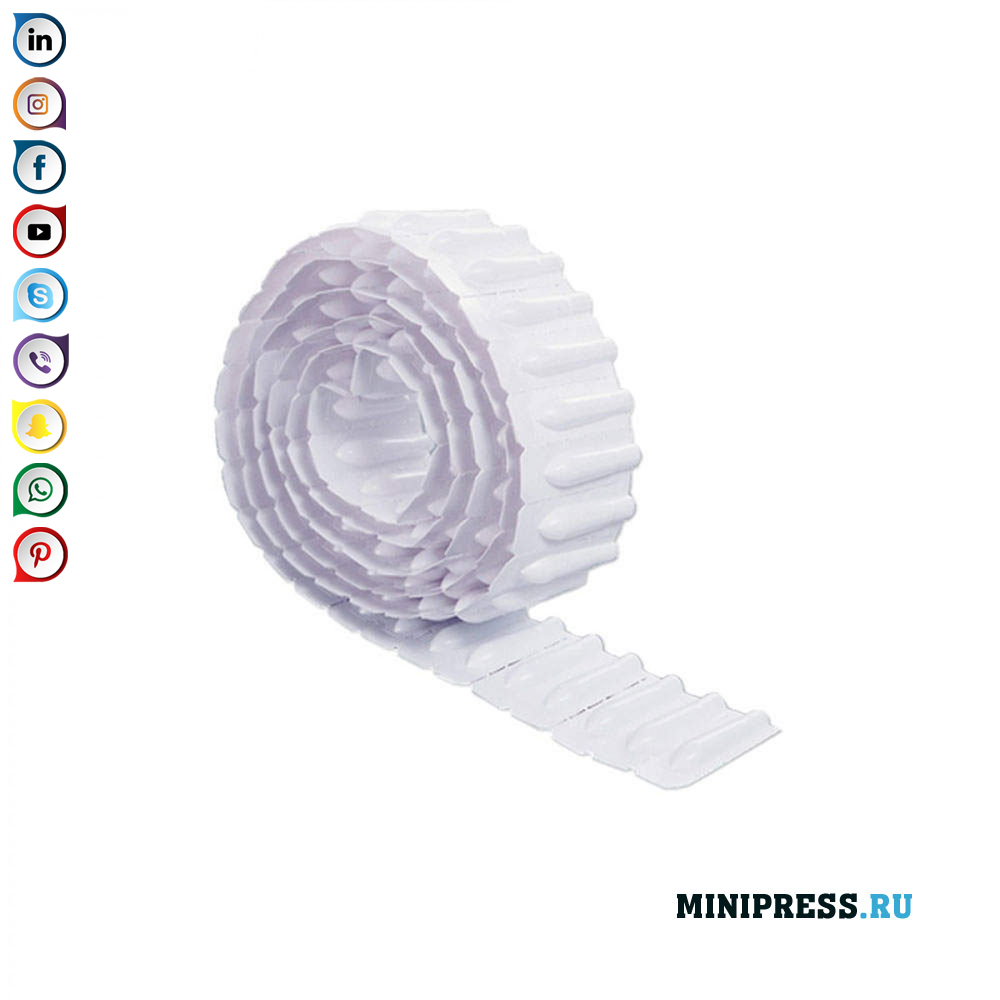

Po uzavření buněk je použit kód nebo datum, perforováno pro snadné oddělení buněk a odříznutí horního okraje pásky. Čípky mohou opouštět stroj SAAS 9-AR ve formě pásky (pokud je ukotvení pomocí kartonovacího stroje prováděno pomocí speciálního dokovacího modulu) nebo ve formě sekaných blistrů. Počet čípků v blistru se nastavuje z ovládacího panelu stroje.
Specifikace
Proto použití stroje UR-4 ve fázi ochlazování může významně zkrátit dobu tuhnutí produktu, jakož i učinit proces zvládnutelným a kontrolovatelným. Když se čípková hmota v chladicím zařízení úplně ztvrdne, je hotový produktový kotouč přenesen do automatického stroje BP-11 pro utěsnění nádob a oříznutí pásky. Ve stroji BP-11 je páska utěsněna a rozřezána na segmenty s daným počtem buněk. Těsnění se provádí pulzním zahříváním a kompresí. Stabilní teplotu těsnicího nástroje zajišťují dva vysoce výkonné ventilátory. Současně s pečetěním je provedena operace kódování. Kódování kontejnerů (použití série a data) se provádí vytlačováním pomocí klišé. Po utěsnění jsou okraje pásky automaticky zpracovány. Tato operace může výrazně zlepšit vzhled konečného produktu. Pro řízení procesu řezání pásky na proužky dané délky se používá digitální programátor, který nastavuje řezný rozsah od 1 do 10 čípků. Na trhu farmaceutických zařízení pro výrobu čípků je známá italská společnost Sarong, která vyrábí zařízení jak pro malé výrobce, tak pro podniky s vysokou silou. Sarong vyrábí automatické stroje pro výrobu čípků řady SAAS čtyř úprav: SAAS 2-АР, SAAS 6-АР, SAAS 9-АР a SAAS 15-АР s kapacitou 5 tisíc až 30 tisíc čípků za hodinu. Tyto stroje umožňují výrobu čípků v blistrech z hliníku a za tepla tvarovaného plastu. Na rozdíl od výroby se středním výkonem se v průmyslových strojích s vysokou produktivitou formují konturové buňky přímo ve stroji. Jako příklad zvažte automatický stroj SAAS 9-AP. Jedná se o vysoce přesný stroj s nízkým hlukem a vysokým výkonem (až 22 tisíc čípků za hodinu). Řízení stroje se provádí pomocí programovatelného logického kontroléru (PLC). Automatický stroj má optimální provozní režim, který zabraňuje tvorbě odpadu během výrobního procesu. Zvažte princip činnosti automatického stroje SAAS 9-АР. Proces výroby čípků začíná vytvořením blistrového obalu z plastové fólie nebo hliníkové fólie. Nainstalují se dva válce z plastové fólie (jeden válec s potiskem, ze kterého je vytvořena přední část čípkového balení, druhý válec bez potisku); na držáky role. Plastové fólie z obou válců současně vstupují do předehřívací jednotky, kde se rychle zahřívají na požadovanou teplotu. V tomto případě je požadované napětí filmu regulováno speciálním zařízením. Předehřáté plastové fólie vstupují do tepelně svařovací jednotky filmu ve tvaru kontury.
Tipy pro naše zákazníky
Takto jsou dva filmy vzájemně spojeny po celé ploše, s výjimkou vnitřního prostoru buněk. Poté fólie vstupuje do formovací jednotky, kde při foukání stlačeného vzduchu do neoznačeného prostoru dochází k objemovému formování konturové buňky. Současně zůstává v horní části každé buňky otevřená malá díra, skrze kterou se buňka následně naplní čípkovou hmotou. V případě obalů vyrobených z hliníkové fólie v bloku pro vytváření obrysových buněk se demontují sestavy určené pro práci s plastovou fólií - předehřívací fóliová jednotka, fóliová tepelná izolace a formovací jednotka. Namísto toho je instalována jednotka pro vytváření hliníkových fólií. Vzhledem k velké hmotnosti se instalace této jednotky do stroje provádí pomocí zvedacího mechanismu. Je třeba poznamenat, že zařízení jsou společná pro oba typy obalů. Na držáky rolí jsou nainstalovány dva role hliníkové fólie (jeden s potiskem, druhý bez potisku). Napnutí fólie se nastavuje zařízením. Hliníkové fóliové pásky z obou válců současně vstupují do formovací jednotky obrysových buněk, kde se obrys buněk mechanicky vytlačuje na povrch hliníkové pásky. Na rozdíl od plastového filmu tedy vytváření buněk z hliníkové fólie nevyžaduje předběžné zahřívání a použití stlačeného vzduchu. Z formovací jednotky vycházejí dvě stuhy s netvořenými vzájemně propojenými polovinami konturových buněk. Poté jsou obě pásky spojeny dohromady tak, že se polovina buněk zcela kryje a vstupují do místa, kde jsou pásky zahřívány a nakonec spojeny tepelným spojením. Současně, jako v případě plastové fólie, zůstává v horní části každé buňky otvor pro vstup do čípkové hmoty. Obdobně tak jako vstřikovací forma slouží obrysová buňka formovaná z plastové fólie nebo hliníkové fólie. Tvarovaný z plastu nebo hliníku, obal ve formě pásky vstupuje do plnicí jednotky. Čípková hmota zahřátá na teplotu 30-80 ° C, v závislosti na účinné látce a na ní obsažené bázi, proudí z nádrže potrubím do odměrného dávkovače, odkud je produkt automaticky naložen do buněk.
Pro udržení požadované teploty a rovnoměrné konzistence čípkové hmoty je 80-litrová nádrž opatřena vodním pláštěm a míchadlem. Při výrobě čípků na bázi glycerinu s viskózní konzistencí (obvykle se formují do hliníkové fólie) poskytuje mísič rovnoměrné promíchání čípkové hmoty zahřáté na teplotu asi 80 ° C.
